Медный трубопровод: ставка на долговечность или искусство пайки?
Медь в системе водяного отопления — это не просто дань эстетике. Это выбор в пользу теплоотдачи, которая на 30-40% выше, чем у стали, и абсолютной устойчивости к коррозии. Однако монтаж медных магистралей требует иного подхода, чем работа с полипропиленом: здесь не терпится спешка и действуют законы металлургии. Открытая прокладка таких труб становится дизайнерским акцентом, но скрытая — требует ювелирной точности расчетов.
Главный подводный камень — это жесткость материала. Медь не гнется произвольно, как металлопластик, а требует применения трубогибов или фитингов. Кроме того, критически важна совместимость с другими металлами: алюминиевые радиаторы и стальные вентили в паре с медью создают электрохимическую пару, ведущую к разрушению. Поэтому монтаж начинается не с резки труб, а с составления схемы, исключающей прямой контакт разнородных металлов без диэлектрических разъемов.
Высокотемпературная пайка: технология капиллярного эффекта
Соединение медных труб для отопления чаще всего выполняется капиллярной пайкой. Суть метода в том, что расплавленный припой под воздействием высокой температуры (до 700°C) самостоятельно затягивается в зазор между трубой и фитингом. Это создает монолитное, практически вечное соединение, не боящееся гидроударов. Для этого используются твердые припои на основе меди и фосфора, которые не требуют флюса при соединении меди с медью.

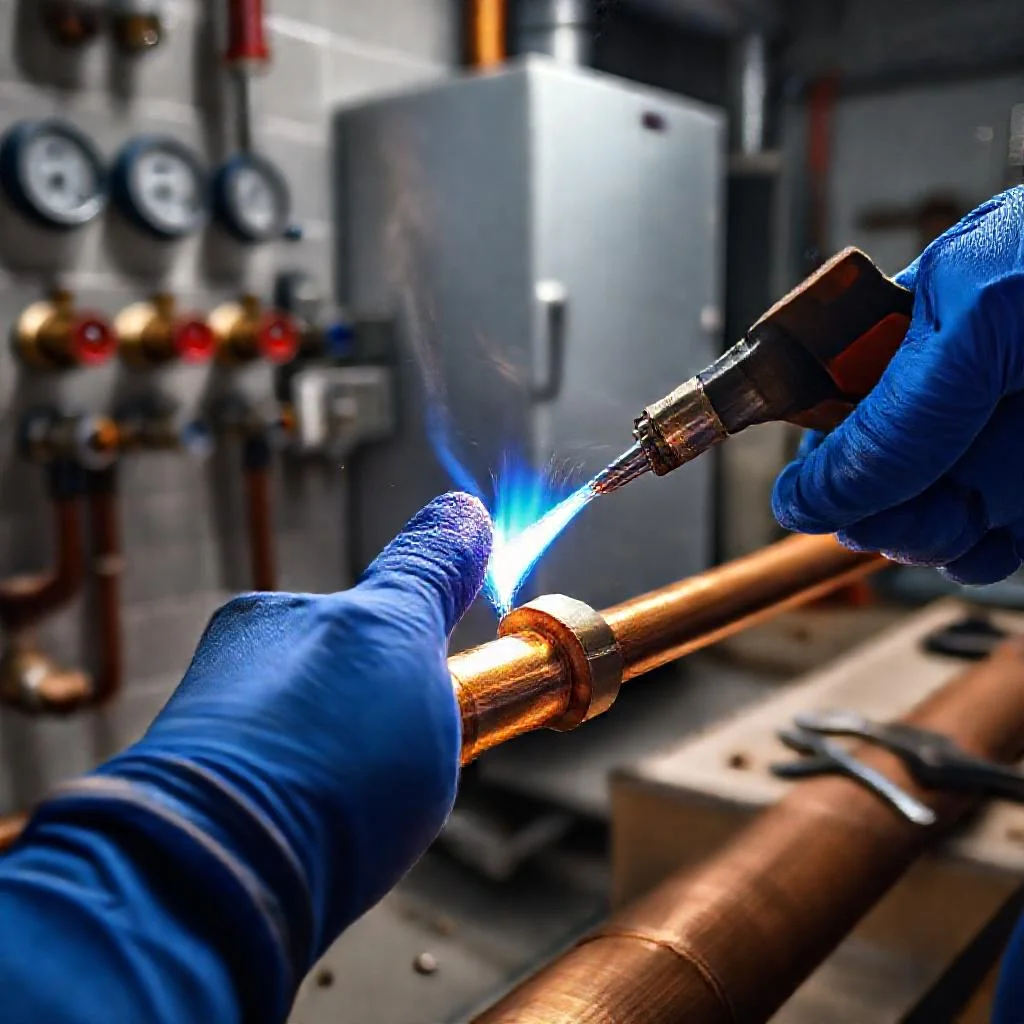

Перед пайкой необходима идеальная зачистка кромок: окисная пленка удаляется абразивной губкой до блеска. Нагрев производится газовой горелкой с конусным пламенем, причем зона прогрева должна быть равномерной. Важно не перегреть металл до покраснения — это разрушает структуру и приводит к окалине. Именно здесь начинается мастерство: профессионал определяет момент, когда припой начинает плавиться от тепла самой трубы, а не открытого огня.
Низкотемпературная пайка и механические соединения
Для систем, где нагрев трубы нежелателен (например, вблизи пластиковых элементов), применяется мягкая пайка оловянно-свинцовыми припоями. Температура здесь ниже — около 300°C, что требует обязательного использования флюса для удаления оксидов. Однако для отопления такой метод менее надежен в местах с постоянной вибрацией, поэтому его чаще используют для ремонта, а не для новой магистрали.
Альтернативой пайке служат обжимные и пресс-фитинги. Это компрессионное соединение, где герметичность достигается за счет деформации металлического кольца. Такой подход ускоряет монтаж и позволяет работать в стесненных условиях. Однако помните: резьбовые соединения меди требуют использования льняной подмотки с силиконовой пастой или анаэробных герметиков, но ни в коем случае не стандартной ленты ФУМ, которая не выдерживает высоких температур теплоносителя.
Компенсация температурного расширения и крепление
Медь имеет значительный коэффициент линейного расширения. При перепаде температур от 20°C до 90°C труба длиной 10 метров удлинится почти на 14 мм. Если не предусмотреть компенсаторы (П-образные петли) или правильную трассировку со свободными изгибами, это приведет к напряжению в стенках и разрыву паяных швов. Особенно это критично для скрытой прокладки в стяжке пола.
Крепление медных труб осуществляется на клипсы или хомуты с резиновыми прокладками. Металлические крепления без демпфера создадут точечное давление и со временем протрут стенку. Шаг крепления зависит от диаметра: для трубы 18 мм он составляет около 1,2 метра. При этом важно оставлять небольшие зазоры в местах прохода через стены, защищая кромки труб гильзами из гофры.
Промывка и опрессовка: финальный этап перед запуском
После завершения монтажа система подлежит тщательной промывке. Внутри медных труб при пайке могут остаться частицы флюса и окалины, которые впоследствии забьют фильтры радиаторов. Промывка выполняется чистой водой под давлением до полного осветления жидкости. Только после этого можно приступать к опрессовке — испытанию системы избыточным давлением, в 1,5 раза превышающим рабочее.
Процесс опрессовки требует выдержки не менее 30 минут. Важно, чтобы давление не падало — это главный индикатор целостности паяных швов. Помните, что резкие скачки давления недопустимы: медь — пластичный материал, и резкое растяжение может создать микротрещины, которые проявятся только через несколько недель эксплуатации.
«Медь — это металл, который помнит ошибки монтажника. Любой перегрев, любой перекос крепления она простит, но лишь однажды — в виде скрытой деформации, которая даст о себе знать в самый пик отопительного сезона».
Распространенные ошибки и рекомендации по эксплуатации
Самый частый просчет — использование алюминиевых радиаторов без защитного слоя в паре с медью. Уже через полгода начнется электрохимическая коррозия, и в системе появится «медная болезнь» — черный налет и газообразование. Решение — установка диэлектрических вставок или переход на биметаллические радиаторы со стальным коллектором.
Также избегайте следующих ошибок:
- Монтаж без учета уклона для удаления воздуха — в медных трубах обязательно нужны краны Маевского в верхних точках.
- Использование кислотных флюсов для пайки питьевого контура — остатки флюса разрушают медь изнутри.
- Экономия на фирменных фитингах — китайские не гарантируют точный капиллярный зазор в 0,1-0,3 мм, необходимый для пайки.
- Запуск системы сразу после пайки без проверки на герметичность мыльной водой.
Следите за скоростью нагрева теплоносителя: медь очень быстро прогревается, и резкий запуск котла на полной мощности может вызвать термический удар. Оптимально поднимать температуру постепенно, в течение 10-15 минут. При соблюдении этих правил медный трубопровод будет стабильно работать более 50 лет, требуя лишь периодической проверки резьбовых соединений на предмет подтяжки.
Сравнительный анализ технологий монтажа медных труб для систем водяного отопления
| Параметр/Технология | Высокотемпературная капиллярная пайка | Низкотемпературная пайка | Обжимные и пресс-фитинги |
|---|---|---|---|
| Температура процесса | До 700°C (твердые припои на основе меди и фосфора) | Около 300°C (оловянно-свинцовые припои) | Без нагрева (компрессионное соединение) |
| Необходимость флюса | Не требуется при соединении медь-медь | Обязательное использование флюса для удаления оксидов | Не требуется |
| Область применения | Основной метод для новых магистралей отопления | Ремонтные работы, участки вблизи пластиковых элементов | Монтаж в стесненных условиях, ускоренный монтаж |
| Надежность | Монолитное соединение, устойчивость к гидроударам, срок службы 50+ лет | Менее надежен при постоянной вибрации | Высокая герметичность за счет деформации кольца |
| Критичные требования | Идеальная зачистка кромок; запрет перегрева до покраснения (разрушение структуры) | Осторожный нагрев (до 300°C) | Использование льняной подмотки с силиконовой пастой или анаэробных герметиков (запрещена лента ФУМ) |
Параметры температурного расширения и крепления медных труб
| Параметр | Значение/Норматив |
|---|---|
| Удлинение трубы длиной 10 м при нагреве от 20°C до 90°C | ≈ 14 мм |
| Шаг крепления для трубы диаметром 18 мм | 1,2 метра |
| Тип креплений | Клипсы или хомуты с резиновыми прокладками (демпфером) |
| Защита при проходе через стены | Гильзы из гофры с зазорами |
| Компенсаторы | П-образные петли или свободные изгибы (особенно для скрытой прокладки в стяжке) |
Этапы финальных испытаний и эксплуатационные требования
| Этап/Параметр | Норматив/Рекомендация |
|---|---|
| Промывка системы | Чистой водой под давлением до полного осветления жидкости (удаление флюса и окалины) |
| Опрессовка | Избыточным давлением, в 1,5 раза превышающим рабочее |
| Минимальное время выдержки при опрессовке | Не менее 30 минут; давление не должно падать |
| Запрет при опрессовке | Резкие скачки давления (микротрещины) |
| Скорость нагрева теплоносителя при запуске | Постепенно, в течение 10–15 минут (исключение термического удара) |
| Требование к воздухоудалению | Уклоны и краны Маевского в верхних точках |
| Периодическое обслуживание | Проверка резьбовых соединений на предмет подтяжки |
Совместимость меди с другими металлами: риски и решения
| Пара металлов | Риск | Решение/Защита |
|---|---|---|
| Медь + алюминиевые радиаторы | Электрохимическая коррозия (черный налет, газообразование) уже через 6 месяцев | Диэлектрические вставки или замена на биметаллические радиаторы со стальным коллектором |
| Медь + стальные вентили | Электрохимическая пара, разрушение металла | Диэлектрические разъемы при монтаже |
| Медь + медь (пайка) | Низкий риск при правильной технологии | Твердые припои Cu-P без флюса |
Типичные ошибки монтажа
| Ошибка | Последствия |
|---|---|
| Использование алюминиевых радиаторов без защиты | Электрохимическая коррозия, «медная болезнь» |
| Монтаж без уклона для удаления воздуха | Воздушные пробки (требуются краны Маевского) |
| Применение кислотных флюсов для питьевого контура | Разрушение меди изнутри остатками флюса |
| Экономия на нефирменных фитингах | Нет точного капиллярного зазора 0,1–0,3 мм, ненадежная пайка |
| Запуск без проверки мыльной водой | Невыявленные утечки |
| Использование ленты ФУМ в резьбовых соединениях | Не выдерживает высоких температур |
Частые вопросы по монтажу медных труб для отопления
Почему нельзя соединять медь напрямую с алюминиевыми радиаторами?
Медь и алюминий образуют электрохимическую пару, которая вызывает коррозию. Без диэлектрических разъемов или переходов на стальные коллекторы алюминиевые радиаторы разрушаются уже через несколько месяцев, появляется черный налет и газообразование в системе.
Какая пайка надежнее для медных труб: высокотемпературная или низкотемпературная?
Для систем отопления предпочтительна высокотемпературная капиллярная пайка (до 700°C) с твердыми припоями медь-фосфор. Она создает монолитное соединение, стойкое к гидроударам. Низкотемпературная (мягкая) пайка оловянными припоями применяется только для ремонта или в местах, где нагрев трубы нежелателен — она менее надежна при постоянных вибрациях.
Нужно ли учитывать температурное расширение меди при монтаже?
Да, это критично. При нагреве от 20°C до 90°C труба длиной 10 м удлиняется почти на 14 мм. Без компенсаторов (П-образных петель) или свободных изгибов это создаст напряжение в стенках и разорвет паяные швы. Особенно важно для скрытой прокладки в стяжке.
Можно ли использовать ленту ФУМ для резьбовых соединений медных труб?
Нет, лента ФУМ не выдерживает высоких температур теплоносителя и быстро разрушается. Используйте льняную подмотку с силиконовой пастой или анаэробные герметики. Это обеспечит герметичность при температурах до 90°C и выше.
Что делать с окалиной и флюсом после пайки перед запуском системы?
Систему обязательно промывают чистой водой под давлением до полного осветления жидкости. Иначе частицы флюса и окалины забьют фильтры радиаторов. После промывки проводят опрессовку давлением в 1,5 раза выше рабочего, выдерживая не менее 30 минут и следя за отсутствием падения давления.
