Почему реле напряжения — это не роскошь, а базовая защита
Скачки напряжения в городской сети — это не миф, а суровая реальность, которая ежедневно выжигает дорогостоящую технику. Особенно опасны не кратковременные всплески, а «перекос фаз» и длительное повышение или понижение вольтажа, когда электроника работает в аномальном режиме и молча умирает. Установка контроллера в квартирный щиток — это единственный стопроцентный способ отсечь питание в критический момент, сохранив и холодильник, и модуль управления котлом.
Главная задача мастера — не просто купить качественный прибор, а правильно его интегрировать в схему электропроводки. Ошибка на этапе монтажа сводит на нет всю защиту или приводит к ложным срабатываниям. Давайте разберем, как избежать типичных промахов и сделать подключение, которое будет работать годами без нареканий.
Выбор схемы подключения: последовательно или через контактор
Самый простой и надежный вариант — последовательное включение реле в разрыв фазного провода. Здесь весь ток нагрузки проходит через силовые клеммы прибора, что идеально для квартир с потреблением до 7 кВт. Но у такого метода есть ограничение: если у вас электроплита, стиральная машина и бойлер работают одновременно, мощность может превысить пропускную способность реле, и оно выйдет из строя.
Профессионалы чаще применяют схему с магнитным пускателем. В этом случае маломощное реле управляет катушкой контактора, а силовые контакты контактора коммутируют нагрузку. Это позволяет защитить линии с током до 60-100 Ампер, используя недорогой прибор на 16А. Если в вашем щитке есть пакетный рубильник или вводной автомат, схема становится еще удобнее — вы всегда сможете обесточить цепь для обслуживания.

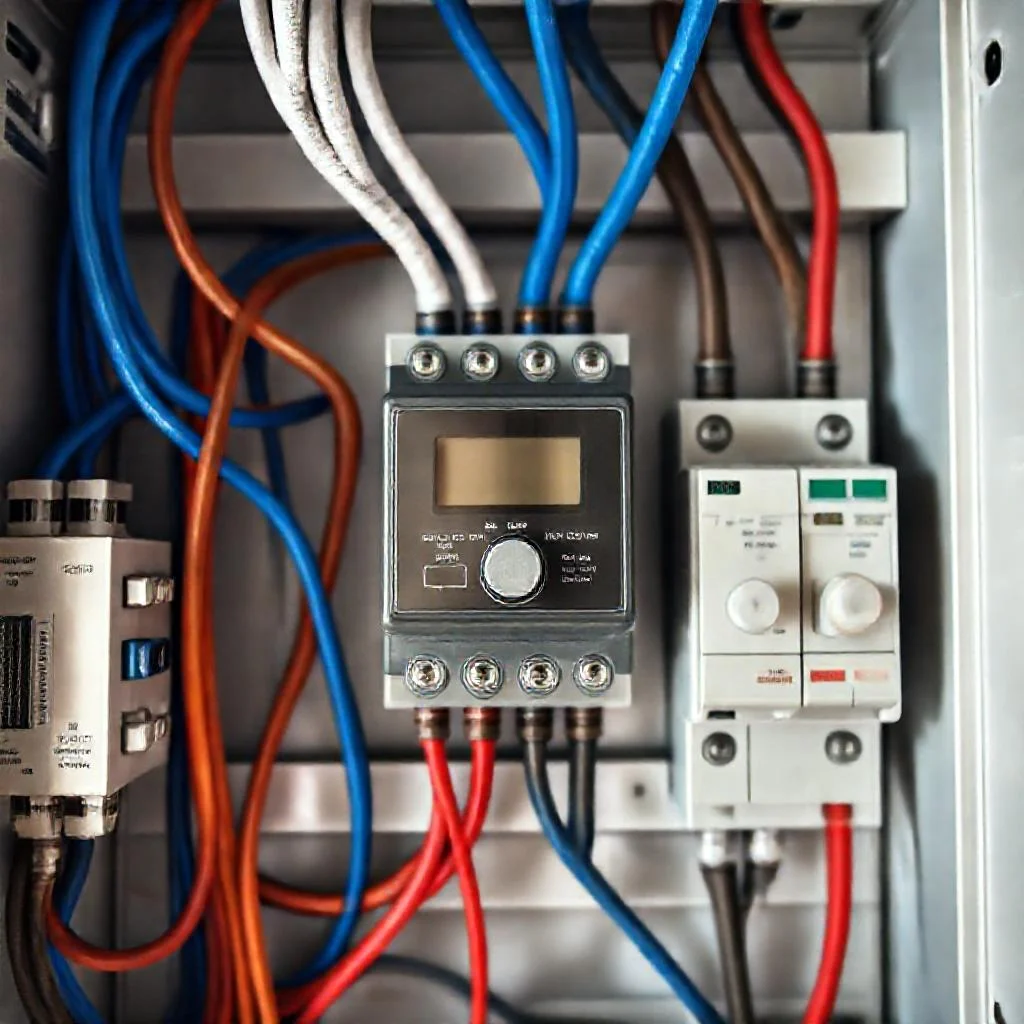

Пошаговый процесс монтажа в квартирный щиток
Начинайте работу только при отключенном вводном автомате. Убедитесь, что на клеммах отсутствует напряжение с помощью индикаторной отвертки. Зафиксируйте устройство на DIN-рейку до характерного щелчка — оно должно сидеть плотно, без люфта. Обратите внимание на направление тока: на корпусе прибора всегда нанесена схема, и вход (фаза от автомата) обозначен как «IN», а выход на нагрузку — «OUT». Перепутав их, вы спровоцируете ложное срабатывание.
Зачистите концы проводов на 10-12 мм и надежно зажмите их в клеммах. Используйте многожильный провод с наконечниками НШВИ, чтобы обеспечить максимальный контакт. После затяжки подергайте провода — они не должны болтаться. Для защиты от короткого замыкания в щитке используйте автомат с номиналом, рассчитанным на суммарную мощность нагрузки, а не на ток реле. Это ключевое правило, о котором часто забывают.
Настройка порогов срабатывания: границы нормы
Большинство современных реле имеют заводские настройки (например, 170-270 В), которые подходят для большинства случаев. Однако лучше выставить значения вручную с учетом характеристик вашей техники. Для импульсных блоков питания (компьютеры, телевизоры) безопасный диапазон — 200-240 В. А вот для холодильника и кондиционера допустимый минимум — 190 В, но при 245 В лучше уже отключать нагрузку.
Выставляя задержку повторного включения, помните: для компрессорной техники пауза должна быть не менее 2-3 минут. Это защитит двигатели от гидроударов. Для остальных устройств достаточно 10-30 секунд. Современные модели позволяют регулировать время задержки с точностью до секунды — не пренебрегайте этой функцией.
Распространенные ошибки и особенности эксплуатации
Самая частая ошибка — установка реле после дифференциального автомата или УЗО. Это допустимо, но при неисправности реле вы можете потерять защиту от утечек. Лучше ставить реле до УЗО, чтобы оно контролировало всю цепь. Также не экономьте на проводах: для цепи 16А берите сечение 2.5 кв. мм, для ввода 63А — не менее 10 кв. мм. Слабое сечение — источник нагрева и возгорания.
Проверяйте работоспособность реле раз в месяц, нажимая тестовую кнопку «TEST». Это не займет много времени, но гарантирует, что механизм не залип. Помните, что реле — не панацея от всех бед. Оно не спасает от удара молнии напрямую в линию, поэтому для полной защиты в частном доме лучше ставить дополнительно разрядник.
- Всегда отключайте вводной рубильник перед началом работ и проверяйте отсутствие напряжения.
- Используйте наконечники НШВИ для многожильных проводов.
- Не размещайте реле вплотную к автоматическим выключателям — обеспечьте вентиляционный зазор.
- Для мощных нагрузок используйте схему с контактором, а не прямое подключение.
«Электричество — это невидимая сила, которая либо служит вам, либо становится врагом. Правильно поставленное реле напряжения — это ваш страж, который за доли секунды разрывает опасную цепь, чтобы утром ваш кофе сварился как обычно».
Финальная проверка и ввод в эксплуатацию
После монтажа включите вводной автомат и проверьте индикацию на лицевой панели реле. Убедитесь, что на дисплее отображается реальное значение напряжения (обычно 220-230 В). Подайте нагрузку постепенно — сначала включите освещение, затем по одному мощные приборы. Если реле не выбивает и не греется, значит, схема собрана верно.
Помните, что грамотная защита квартиры — это комплексное решение. Помимо реле, стоит установить УЗО и качественные автоматы. Потратив несколько часов на монтаж сегодня, вы избавите себя от капитального ремонта и покупки новой техники завтра. Доверяйте работу только при уверенности в своих силах, иначе обратитесь к квалифицированному электрику.
Схемы, параметры и настройки реле напряжения для квартирного щитка
| Критерий / Параметр | Последовательное включение реле | Схема с контактором |
|---|---|---|
| Принцип работы | Реле включается в разрыв фазного провода, весь ток нагрузки проходит через силовые клеммы прибора. | Реле управляет катушкой магнитного пускателя (контактора), а силовые контакты контактора коммутируют нагрузку. |
| Максимальная мощность / ток | До 7 кВт (подходит для квартир с обычным потреблением) | 60–100 Ампер (защита мощных линий с электроплитой, бойлером) |
| Номинал используемого реле | Реле должно выдерживать полный ток нагрузки (обычно 16–63А) | Допускается недорогой прибор на 16А (управляет катушкой контактора) |
| Рекомендуемое сечение проводов | Для цепи 16А — 2,5 кв. мм | Для ввода 63А — не менее 10 кв. мм |
| Преимущества | Простота монтажа, надежность, идеально для стандартных квартир | Возможность коммутации больших токов, гибкость для мощных потребителей |
| Ограничения | При одновременной работе электроплиты + стиральной машины + бойлера мощность может превысить пропускную способность реле | Требуется дополнительное место в щитке под контактор |
| Настройки порогов срабатывания (границы нормы) | ||
| Заводские настройки (по умолчанию) | 170–270 В (подходят для большинства случаев, но лучше выставить вручную) | |
| Для импульсных блоков питания (компьютеры, телевизоры) |
Безопасный диапазон: 200–240 В | |
| Для холодильника и кондиционера | Минимум — 190 В; при 245 В — отключать нагрузку | |
| Задержка повторного включения |
Для компрессорной техники (холодильник, кондиционер) — не менее 2–3 минут (защита от гидроударов) Для остальных устройств — 10–30 секунд |
|
| Порядок монтажа и проверки | ||
| Этапы | Шаг 1: Отключить вводной автомат и проверить отсутствие напряжения индикаторной отверткой. | |
| Шаг 2: Зафиксировать реле на DIN-рейку до щелчка (плотно, без люфта). Соблюдать направление тока: вход «IN» (от автомата) → выход «OUT» (на нагрузку). | ||
| Шаг 3: Зачистить провода на 10–12 мм, использовать наконечники НШВИ для многожильных проводов. После затяжки проверить, чтобы провода не болтались. | ||
| Шаг 4: Установить автомат с номиналом, рассчитанным на суммарную мощность нагрузки (не на ток реле!). Обеспечить вентиляционный зазор — не размещать реле вплотную к автоматам. | ||
| Шаг 5 (ввод в эксплуатацию): Включить вводной автомат, проверить индикацию (220–230 В). Подавать нагрузку постепенно: сначала освещение, затем мощные приборы по одному. Если реле не выбивает и не греется — схема собрана верно. | ||
| Частые ошибки и рекомендации по эксплуатации | ||
| Ошибка №1 | Установка реле после УЗО или дифавтомата. При неисправности реле теряется защита от утечек. Правильно: ставить реле перед УЗО, чтобы оно контролировало всю цепь. | |
| Ошибка №2 | Экономия на проводах (заниженное сечение). Это приводит к нагреву и возгоранию. Использовать сечения: 2,5 кв. мм для 16А, 10 кв. мм для ввода 63А. | |
| Ошибка №3 | Перепутать вход и выход (IN/OUT) при монтаже — провоцирует ложные срабатывания. | |
| Регулярное обслуживание | Проверять работоспособность раз в месяц кнопкой «TEST» (чтобы механизм не залип). | |
| Ограничение защиты | Реле не спасает от прямого удара молнии в линию. Для частного дома рекомендуется дополнительно установить разрядник (грозозащиту). | |
Частые вопросы по подключению реле напряжения
Можно ли подключать реле напряжения последовательно при высокой суммарной мощности приборов?
Нет, прямое последовательное включение реле в разрыв фазного провода рассчитано на нагрузку до 7 кВт (примерно 32 А). Если одновременно работают электроплита, стиральная машина и бойлер, ток может превысить пропускную способность реле, что приведет к его перегреву и выходу из строя. Для мощных нагрузок используйте схему с магнитным пускателем (контактором), где реле управляет только катушкой, а силовые контакты коммутируют ток до 60–100 А.
Что будет, если перепутать вход и выход при подключении реле?
Если перепутать клеммы «IN» (вход от автомата) и «OUT» (выход на нагрузку), реле будет работать некорректно и вызывать ложные срабатывания. Направление тока обязательно указано на корпусе прибора. При неправильном подключении внутренняя схема контроля напряжения не сможет адекватно оценивать параметры сети, поэтому защита либо не сработает в нужный момент, либо будет отключать питание без причины.
Ставить реле до или после УЗО (дифференциального автомата)?
Оптимально устанавливать реле напряжения до УЗО, чтобы оно контролировало всю цепь и могло отключить питание при аномалиях, не затрагивая защиту от утечек. Если поставить реле после УЗО, при неисправности реле вы рискуете потерять защиту от токов утечки. Порядок в щитке должен быть: вводной автомат → реле напряжения → УЗО → групповые автоматы.
Как выбрать сечение провода для подключения реле?
Сечение провода зависит от номинального тока цепи. Для цепи на 16 А используйте провод сечением 2,5 кв. мм, для ввода на 63 А — не менее 10 кв. мм. Слабое сечение приводит к нагреву проводов и риску возгорания. Также обязательно применяйте наконечники НШВИ для многожильных проводов, чтобы обеспечить надежный контакт в клеммах реле.
Какие настройки порогов срабатывания и задержки включения выставить?
Для импульсных блоков питания (компьютеры, телевизоры) безопасный диапазон — 200–240 В. Для холодильника и кондиционера минимум — 190 В, максимум — 245 В. Задержку повторного включения для компрессорной техники устанавливайте не менее 2–3 минут, чтобы защитить двигатели от гидроударов. Для остальных устройств достаточно 10–30 секунд. Эти параметры настраиваются на корпусе прибора.
