Почему штроба — оптимальное решение для телевизионного кабеля
Открытая проводка, закрепленная на поверхности стены клипсами, — удел временных решений или помещений с высокими требованиями к мобильности. Когда речь идет о стационарном телевизоре, который весит на кронштейне, каждый миллиметр выступающего провода разрушает эстетику интерьера. Скрытая прокладка в штробе не просто прячет коммуникации, но и защищает их от механических повреждений, которые неизбежны в семьях с детьми или животными.
Однако штробление — это не просто «прорезать канавку и замазать». Это инженерная задача, требующая учета физики сигнала и строительных норм. Неправильно выбранная глубина или игнорирование правил изгиба могут превратить качественный кабель в источник помех и потери сигнала, особенно на дистанции более 10 метров. В этой статье мы разберем технические детали, которые обычно упускают из виду, но именно они определяют долговечность и качество изображения.
Выбор кабеля и геометрия штробы: критический фундамент
Прежде чем брать в руки штроборез, определите тип проводника. Для антенного сигнала стандарта DVB-T2 или спутникового вещания подходит только коаксиальный кабель с волновым сопротивлением 75 Ом. Критически важна оплетка: медная или медная луженая защита должна покрывать не менее 60% площади. Дешевый кабель с алюминиевой фольгой плохо переносит изгибы в штробе и теряет свои характеристики при контакте с цементным раствором из-за коррозии.
Геометрия канавки диктуется строительными нормативами и физикой. Глубина штробы должна быть такой, чтобы слой штукатурки над кабелем составлял не менее 10–15 мм — это исключит случайное повреждение при сверлении полок. Что касается поворотов, то здесь действует жесткое правило: радиус изгиба не должен быть меньше 5–7 диаметров кабеля. Резкие углы в 90 градусов, выполненные «на глаз», создают внутреннее напряжение, которое со временем ломает центральную жилу.
- Диаметр штробы: для одиночного кабеля 20 мм — комфортный минимум, для пучка из 2–3 кабелей — не менее 25 мм.
- Горизонтальное штробление в несущих стенах запрещено СНиП; допустима только вертикальная прокладка или монтаж в стяжку пола.
- Используйте гофрированную ПВХ-трубу или металлорукав — это обязательная защита для несменяемой проводки в случае повреждения изоляции.
Технология штробления и обеспыливание: работа без пыли
Классический перфоратор с лопаткой — худший выбор для тонкой работы. Он оставляет сколы и требует последующего выравнивания. Профессиональный подход — использование штробореза с алмазными дисками, который формирует идеально ровные края. Однако такой инструмент производит огромное количество пыли. Если в квартире уже выполнен ремонт, подключите агрегат к промышленному пылесосу — это не прихоть, а правило безопасности для дыхания и сохранности мебели.
Альтернативный «мокрый» метод — нарезка канавки УШМ с алмазным диском и параллельное охлаждение водой. Это дороже и сложнее в реализации, но исключает перегрев материала и образование микротрещин в бетоне. После нарезки используйте зубило или перфоратор в режиме отбойника, чтобы аккуратно выбрать сердцевину штробы. Глубиномер в штроборезе должен быть выставлен с учетом толщины будущего слоя финишной шпаклевки.

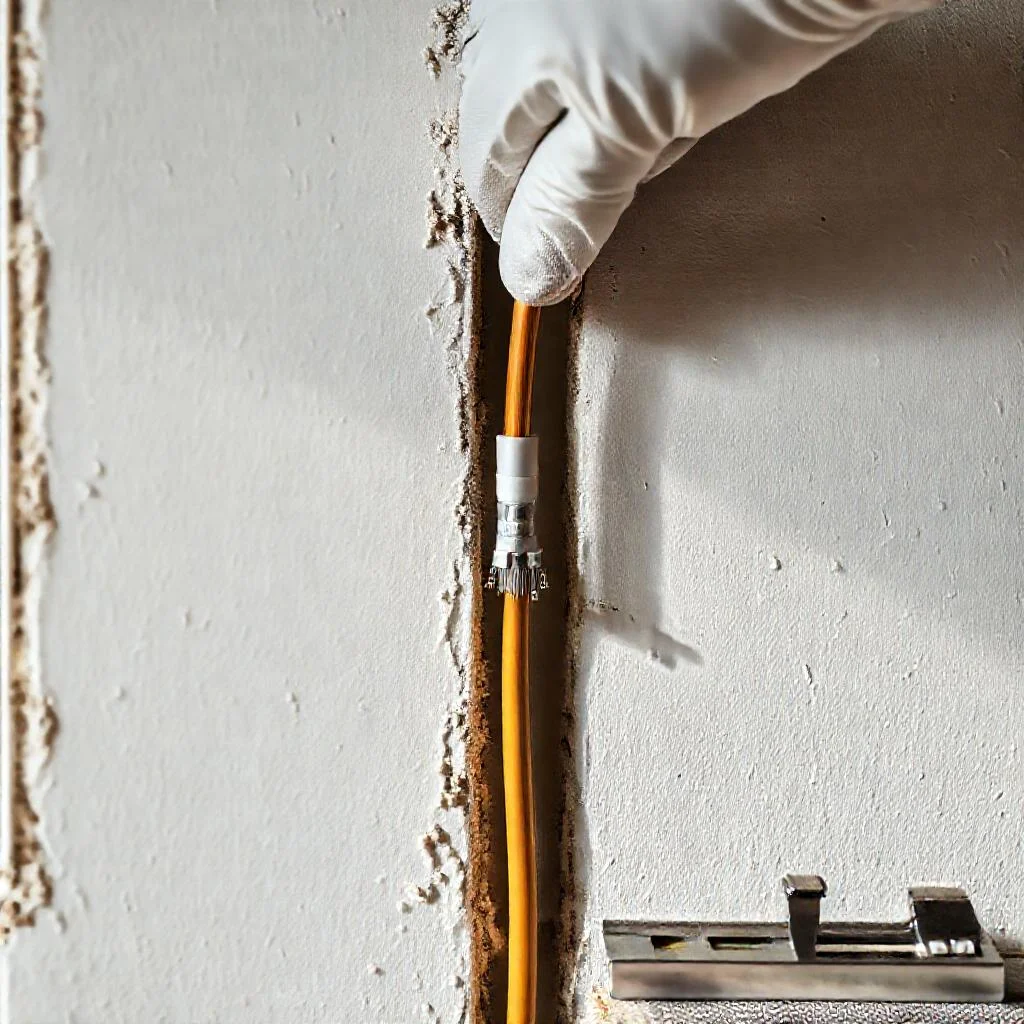

Укладка и фиксация кабеля: от натяжения до закрепления
Перед укладкой кабель измеряют с запасом в 15–20 сантиметров на каждую сторону вывода. Недостаток длины — самая частая ошибка, которая заканчивается наращиванием провода, а это создает дополнительную точку сопротивления и потерь. Никогда не укладывайте кабель с натяжением — он должен лежать свободно, с легким провисанием внутри штробы. Это компенсирует температурные расширения и усадку стен в новостройках.
Фиксацию выполняют алебастром или гипсовой штукатуркой, нанося раствор «лепешками» с шагом 30–40 см. Категорически запрещено использовать для этой цели монтажную пену — она создает герметичный «термос», нарушающий теплоотвод. Если вы используете гофру, закрепите ее пластиковыми скобами дюбель-гвоздями прямо на дно штробы. В точках вывода к телевизору и к розетке оставьте слабину, которую удобно спрятать за коробом или в подрозетнике.
«Хороший монтаж телевизионной линии — это когда вы забываете о существовании кабеля, но уверены в идеальной картинке на экране. Правильная укладка — это 80% успеха, который вы не увидите, но почувствуете в стабильности сигнала».
Штробление в гипсокартоне и специфика несущих стен
Отдельного внимания заслуживает работа с гипсокартоном. Здесь штробление в классическом виде бессмысленно — максимальная глубина канавки ограничена толщиной листа в 12,5 мм. Оптимальная стратегия для ГКЛ — прокладка в пустотах каркаса с последующей фиксацией к металлическому профилю кабельными стяжками. Даже незначительное углубление в гипсе ослабляет лист, что повышает риск трещин при монтаже тяжелого ТВ.
Для железобетонных несущих конструкций действует запрет на глубокое штробление, затрагивающее арматурный каркас. Если глубина канавки близка к диаметру рабочей арматуры (более 30 мм в плите перекрытия), это прямое нарушение техники безопасности. В таких случаях маршрут ведут по потолку, под декоративным плинтусом или используют специальный плоский кабель, который можно зафиксировать в тонком слое самовыравнивающейся смеси без нарушения целостности бетона.
Финишная заделка и испытание линии
Технологическая пауза после укладки кабеля обязательна. Перед финальной шпаклевкой удалите из штробы все фрагменты бетона и пыль строительным пылесосом, затем увлажните поверхность грунтовкой глубокого проникновения. Заполняйте канавку раствором на всю глубину, но не пытайтесь сделать это за один проход — для глубоких штроб потребуется два-три этапа с промежуточным высыханием, чтобы избежать усадки и растрескивания.
Единственный момент, который нельзя пропустить, — проверка сигнала до и после заделки. Не поленитесь протестировать кабель антенным тестером или просто подключить ТВ перед нанесением штукатурки. Убедитесь, что уровень сигнала соответствует ожидаемому. Если есть подозрение на помехи, проверьте, не пересекается ли ваш кабель с силовыми линиями электропроводки параллельно на расстоянии ближе 150 мм — это основная причина мерцания и сбоев, которую сложно исправить после высыхания смеси.
Технические параметры и правила прокладки ТВ-кабеля в штробе
| Параметр / Правило | Значение / Требование | Примечание / Комментарий |
|---|---|---|
| Тип кабеля | Коаксиальный, волновое сопротивление 75 Ом | Для DVB-T2 и спутникового вещания |
| Материал оплетки | Медь или медная луженая, покрытие не менее 60% площади | Алюминиевая фольга не подходит – коррозия и потеря характеристик |
| Глубина штробы (слой штукатурки над кабелем) | Не менее 10–15 мм | Защита от повреждений при сверлении |
| Радиус изгиба кабеля | Не менее 5–7 диаметров кабеля | Резкие углы 90° запрещены – ломают центральную жилу |
| Диаметр штробы (одиночный кабель) | Минимум 20 мм | Комфортный минимум для одного кабеля |
| Диаметр штробы (пучок из 2–3 кабелей) | Не менее 25 мм | Для нескольких линий |
| Горизонтальное штробление в несущих стенах | Запрещено (СНиП) | Допустима только вертикальная прокладка или монтаж в стяжку пола |
| Защита кабеля | Гофрированная ПВХ-труба или металлорукав | Обязательно для несменяемой проводки |
| Инструмент для штробления | Штроборез с алмазными дисками (или УШМ с алмазным диском и водяным охлаждением) | Перфоратор с лопаткой – худший вариант, дает сколы |
| Обеспыливание | Подключение к промышленному пылесосу | Для работы после ремонта, защита дыхания и мебели |
| Запас кабеля при укладке | 15–20 см на каждую сторону вывода | Недостаток длины ведет к наращиванию и потерям сигнала |
| Натяжение кабеля | Свободная укладка, легкое провисание | Компенсация температурных расширений и усадки стен |
| Крепление кабеля | Алебастр или гипсовая штукатурка «лепешками» с шагом 30–40 см | Монтажная пена запрещена – нарушает теплоотвод |
| Крепление гофры | Пластиковые скобы дюбель-гвоздями на дно штробы | Для гофрированной трубы |
| Штробление в гипсокартоне | Запрещено (максимальная глубина канавки ограничена 12,5 мм) | Прокладка в пустотах каркаса, фиксация к профилю стяжками |
| Штробление в несущих ЖБ-стенах | Глубина не более 30 мм в плите перекрытия | Запрещено затрагивать арматурный каркас; альтернатива – потолок, плинтус, плоский кабель |
| Подготовка к заделке | Очистка пылесосом и грунтовка глубокого проникновения | Удалить фрагменты бетона и пыль |
| Заполнение штробы | В 2–3 этапа с промежуточным высыханием | Для глубоких штроб, предотвращение усадки и трещин |
| Проверка сигнала | Тест до и после заделки | Подключить ТВ или антенный тестер |
| Расстояние до силовых линий | Не ближе 150 мм (при параллельной прокладке) | Иначе – помехи, мерцание, сбои |
| Дополнительная слабина в точках вывода | Оставить запас для подрозетника или короба | Удобство подключения и обслуживания |
Частые вопросы о прокладке ТВ-кабеля в штробе
Какая глубина штробы нужна для телевизионного кабеля?
Минимальная глубина штробы должна обеспечивать слой штукатурки над кабелем не менее 10–15 мм. Для одиночного кабеля диаметр штробы — от 20 мм, для пучка из 2–3 кабелей — от 25 мм. При этом нельзя штробить несущие стены глубже, чем на 30 мм, чтобы не задеть арматурный каркас.
Можно ли изгибать ТВ-кабель под прямым углом в штробе?
Резкие изгибы под 90 градусов недопустимы. Минимальный радиус изгиба коаксиального кабеля — 5–7 его диаметров. При слишком крутом повороте возникает внутреннее напряжение, которое со временем ломает центральную жилу, что приводит к потере сигнала.
Нужна ли гофра для ТВ-кабеля в штробе?
Использование гофрированной ПВХ-трубы или металлорукава обязательно для несменяемой проводки. Это защищает кабель от механических повреждений и агрессивного воздействия цементного раствора, который может вызвать коррозию оплетки и ухудшение характеристик сигнала.
Почему нельзя крепить кабель монтажной пеной?
Монтажная пена создает герметичную воздушную прослойку, которая нарушает теплоотвод от кабеля. Это может привести к перегреву и ухудшению передачи сигнала. Для фиксации используют только алебастр или гипсовую штукатурку, наносимую «лепешками» с шагом 30–40 см.
Как избежать помех от электропроводки при прокладке ТВ-кабеля?
Не прокладывайте ТВ-кабель параллельно силовым линиям ближе чем на 150 мм. Пересечение с электропроводкой должно быть только под прямым углом. Перед финальной заделкой штробы обязательно проверьте уровень сигнала — это поможет вовремя обнаружить проблему.
