Дифференциальный автомат: не просто защита, а система безопасности
Когда речь заходит о сборке современного электрощита, дифференциальный автомат (дифавтомат) занимает особое место. Это не гибрид УЗО и автомата в одном корпусе, как принято считать, а полноценный симбиоз защиты от токов утечки и перегрузки. В отличие от связки из двух отдельных модулей, дифавтомат экономит место в шкафу, упрощает монтаж и исключает ошибки в схеме подключения, которые часто возникают у новичков.
Главное отличие от простого УЗО — наличие тепловой и электромагнитной защиты. Это означает, что устройство среагирует не только на «утечку» тока на землю, но и на короткое замыкание или длительную перегрузку сети. По сути, вы получаете комплексную страховку для человека и проводки. Однако вся эта защита не работает, если допущена хоть одна ошибка в подсоединении проводов к клеммам.
Подготовка к работе: что нужно знать перед монтажом
Перед тем как браться за отвертку, проверьте схему нанесенную на корпусе и номинал устройства. На лицевой панели всегда есть маркировка: номинальный ток (например, C16 или C25) и номинальный отключающий дифференциальный ток (обычно 30 мА или 10 мА для влажных помещений). Путаница в этих параметрах ведет к ложным срабатываниям или, что хуже, к отсутствию реакции на опасную утечку при касании корпуса прибора.
Также важно понять, сколько полюсов у вашего автомата: однофазный (двухполюсный) или трехфазный (четырехполюсный). Для квартиры стандарт — двухполюсный, куда заходит фаза и ноль. В частном доме с трехфазным вводом потребуется четырехполюсный аппарат. Перед началом работ обязательно обесточьте вводной рубильник и убедитесь в отсутствии напряжения индикаторной отверткой на входных клеммах.

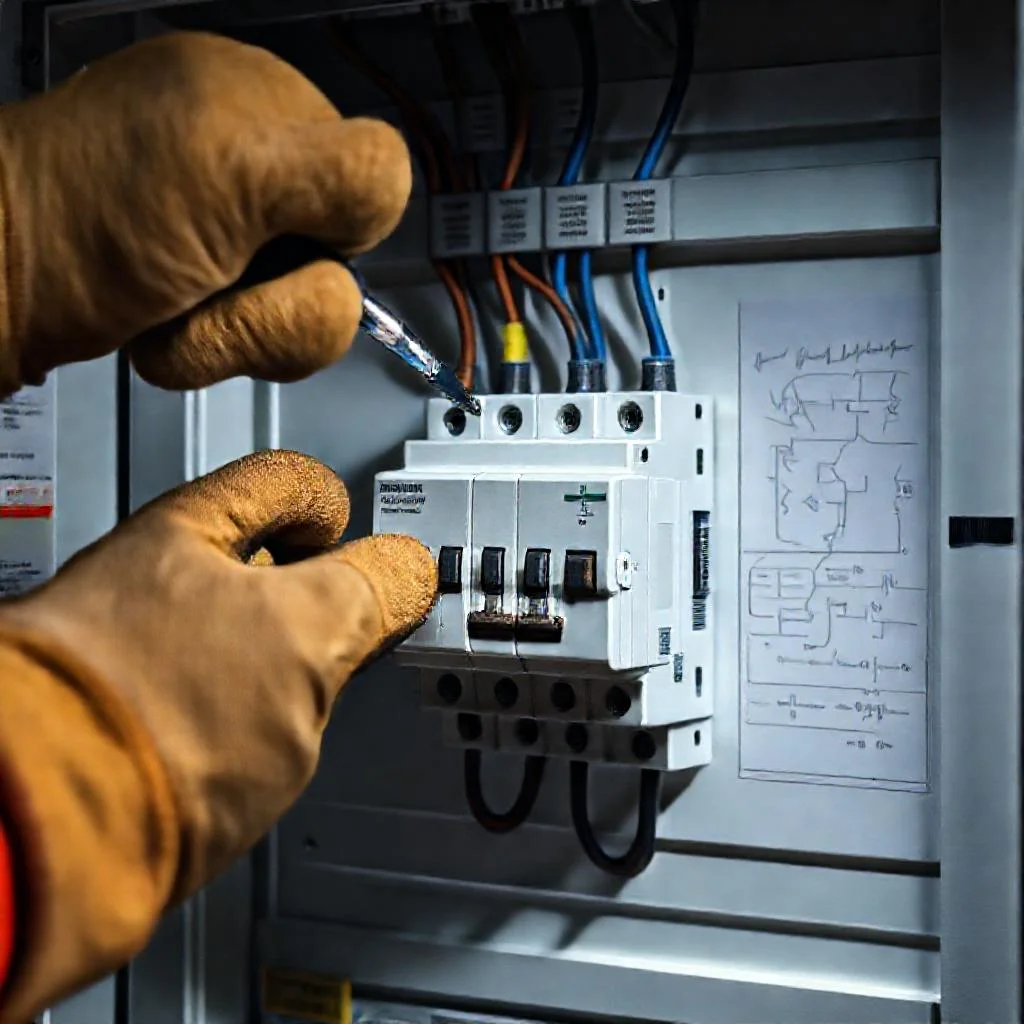

Пошаговая схема подключения: от входа до нагрузки
Верхние клеммы дифавтомата — это вход, нижние — выход на нагрузку. Строго соблюдайте полярность: фазный провод (обычно белый, коричневый или черный) заводят на клемму с маркировкой «L», нулевой (синий) — на клемму «N». Если перепутать их местами, устройство включится, но при нажатии кнопки «Тест» оно не сработает — это верный признак неправильного монтажа.
Зачищайте изоляцию ровно настолько, чтобы оголенная жила не выглядывала из клеммы и не касалась соседних контактов. Для многопроволочных жил обязательно используйте наконечники НШВИ, иначе затяжка раздавит проволочки, контакт ослабнет и начнет греться. Момент затяжки должен быть ощутимым, но без фанатизма — сорванная резьба клеммы приведет к замене всего устройства.
- Вход фазы и нуля подключайте только сверху, а отходящие линии — снизу, чтобы не путаться при диагностике.
- Проверьте, что ноль нагрузки берется строго с нижней клеммы дифавтомата, а не с общей нулевой шины — это критичная ошибка монтажа.
- Используйте перемычки, соответствующие сечению провода, и не экономьте на длине — короткие перемычки создают натяг и нарушают контакт.
Типичные ошибки и как их избежать
Самая частая ошибка — объединение нулей разных групп после дифавтомата. Если вы защищаете несколько линий, каждая должна иметь свой отдельный нулевой провод, возвращающийся именно к своему устройству. При объединении нулей (например, через общую шину) дифференциальный трансформатор фиксирует постоянную разность токов, что вызывает мгновенное ложное отключение при любой, даже самой маленькой нагрузке.
Вторая популярная проблема — установка дифавтомата там, где он не нужен, и игнорирование селективности. Имейте в виду: на вводе в квартиру лучше ставить УЗО или автомат с задержкой срабатывания (тип S), а на отходящих линиях — обычные дифавтоматы. Иначе при утечке на одной линии выключится весь ввод, а не конкретная группа, и вы будете долго искать причину отключения света во всей квартире.
Электричество не терпит суеты и не прощает легкомыслия. Прежде чем закрутить последний винт, пройдитесь взглядом по всей схеме: каждая жила должна лежать на своем месте, потому что цена ошибки здесь — не только комфорт, но и жизнь.
Ввод в эксплуатацию и проверка работоспособности
После сборки не спешите включать нагрузку. Сначала включите вводной автомат, затем переведите рычаг дифавтомата в верхнее положение. Нажмите кнопку «Тест» (обычно она помечена буквой «T»). Исправное устройство должно мгновенно отключиться. Если этого не произошло — немедленно обесточьте щит и проверьте правильность подключения, так как неисправный аппарат подлежит замене, даже если он новый из магазина.
После проверки кнопкой «Тест» включите его обратно и подайте нагрузку. Если аппарат выбивает без видимых причин, снимите отходящие провода и проверьте сопротивление изоляции кабеля мегаомметром. Влажные или поврежденные линии создают естественную утечку, которая может превышать порог срабатывания в 30 мА. Помните: ежемесячная проверка кнопкой «Тест» — это обязательный ритуал, продлевающий срок службы проводки и обеспечивающий вашу безопасность.
Параметры и правила подключения дифференциального автомата
| Параметр / Действие | Значение / Рекомендация | Примечание |
|---|---|---|
| Номинальный ток автомата | C16, C25 и др. | Указывается на корпусе; путаница ведет к ложным срабатываниям или отсутствию реакции на утечку. |
| Номинальный отключающий дифференциальный ток | 30 мА (стандарт), 10 мА (влажные помещения) | Выбор зависит от типа помещения. |
| Количество полюсов | 2 (однофазный), 4 (трехфазный) | Для квартиры — 2 полюса, для частного дома с трехфазным вводом — 4 полюса. |
| Вход (верхние клеммы) | Фаза — клемма «L», ноль — клемма «N» | Соблюдение полярности обязательно. При перепутывании кнопка «Тест» не сработает. |
| Выход (нижние клеммы) | Фаза и ноль на нагрузку | Ноль нагрузки берется строго с нижней клеммы дифавтомата, не с общей нулевой шины. |
| Зачистка изоляции | Ровно на длину контакта | Оголенная жила не должна выглядывать из клеммы или касаться соседних контактов. |
| Многопроволочные жилы | Использовать наконечники НШВИ | Иначе затяжка раздавит проволочки, контакт ослабнет и начнет греться. |
| Момент затяжки | Ощутимый, но без фанатизма | Сорванная резьба клеммы приведет к замене всего устройства. |
| Перемычки | Соответствие сечению провода, достаточная длина | Короткие перемычки создают натяг и нарушают контакт. |
| Объединение нулей групп | Запрещено | Каждая линия — свой нулевой провод. При объединении — ложные отключения при нагрузке. |
| Селективность на вводе | УЗО или автомат с задержкой (тип S) | Иначе при утечке на одной линии выключится весь ввод. |
| Проверка кнопкой «Тест» | После включения, до подачи нагрузки | Если не сработало — немедленно обесточить щит и проверить подключение, заменить при необходимости. |
| Периодичность проверки «Тест» | Ежемесячно | Обязательный ритуал для продления срока службы проводки и безопасности. |
Частые вопросы по подключению дифференциального автомата
Что будет, если перепутать фазу и ноль на дифавтомате?
Устройство включится и может даже работать, но защита от утечки не сработает. Это легко проверить кнопкой «Тест»: если при нажатии автомат не отключается, значит, полярность нарушена. Немедленно обесточьте щит и поменяйте провода местами — иначе при касании поврежденного прибора человек не будет защищен.
Почему дифавтомат выбивает при подключении нагрузки, хотя до этого включался?
Чаще всего причина — объединение нулей разных групп после автомата. Каждый дифавтомат должен иметь свой отдельный нулевой провод, идущий строго с его нижней клеммы «N» к нагрузке. Если нули объединить через общую шину, трансформатор внутри устройства увидит разность токов и отключится. Также проверьте состояние изоляции кабеля — влажная или поврежденная линия создает утечку выше 30 мА.
Можно ли подключать дифавтомат снизу, а нагрузку сверху?
Формально многие модели допускают подключение с любой стороны, но на практике производители рекомендуют заводить питание только на верхние клеммы, а отходящие линии — на нижние. Это стандарт монтажа, который облегчает диагностику и исключает ошибки при обслуживании щита. Если перепутать, устройство может работать, но при проверке кнопкой «Тест» оно может не сработать корректно.
Какой дифавтомат выбрать: на 10 мА или на 30 мА?
Для сухих помещений (спальня, гостиная) достаточно 30 мА — это стандарт для защиты от поражения током. Для влажных зон (ванная, кухня, улица) берите 10 мА, так как там риск выше из-за воды. На вводе в квартиру лучше ставить тип S (с задержкой), а на отходящих линиях — обычные. Так при утечке отключится только конкретная линия, а не весь щит.
Что делать, если дифавтомат не срабатывает на кнопку «Тест»?
Это признак неисправности или неправильного подключения. Сначала обесточьте щит и проверьте, правильно ли заведены фаза и ноль на входные клеммы: фаза — на «L», ноль — на «N». Если подключение верное, а кнопка не срабатывает — устройство бракованное, его нужно заменить. Не оставляйте такой автомат в щите, даже если он включается: защита от утечки не работает.
