Планирование магистрали: гидравлика начинается с карандаша
Прежде чем браться за паяльник или обжимной ключ, забудьте о спонтанности. Разводка для обратного осмоса — это не просто трубы, это гидравлическая система с приоритетами. Первое, что нужно сделать — нарисовать схему движения воды от тройника на холодной магистрали до крана питьевой воды и слива в канализацию. Здесь важна не эстетика, а гидравлическое сопротивление: каждый лишний метр и изгиб съедают давление, которое так необходимо мембране.
Особое внимание уделите точке врезки. Она должна располагаться до счетчика и фильтров грубой очистки (если они не являются частью вашей осмотической системы). Используйте тройник с краном или саморезный фитинг (врезку) — это стандарт. Старайтесь минимизировать количество соединений: пайка полипропиленом или обжимные фитинги Джона Геста предпочтительнее, чем резьбовые муфты, которые имеют свойство подтекать при вибрации от работы помпы (если она есть в системе).
Пять ключевых линий: от подачи до дренажа
В грамотной схеме всегда присутствует пять отдельных потоков, которые не должны пересекаться до определенного момента. Игнорирование этого правила превращает корректную разводку в источник грязной воды и протечек. Ваша цель — провести линии так, чтобы к ним был доступ для обслуживания, но при этом они не мешали. Никогда не прокладывайте трубы за стационарной мебелью или в стяжке без гильз.
- Линия подачи: от врезки до входа в первый предфильтр. Давление здесь максимальное, требуются трубы 1/4 дюйма (или 3/8, если система производительная).
- Линия от мембраны к баку: чистая вода, накопительная емкость. Используйте трубу из полиэтилена высокой плотности (PEX), она не вступает в реакцию с водой.
- Дренажная линия: отсечка концентрата. Тонкая трубка 1/4, сливается в сифон или специальный отвод, обязателен воздушный зазор (капельный вывод).
- Линия к крану: от бака или постреминерализатора к смесителю. Классический 1/4 дюйма, но если кран далеко — задумайтесь о 3/8 для снижения потерь.
- Линия рециркуляции (опция): для систем с помпой, возврат концентрата в магистраль. Требует точного расчета, чтобы не убить мембрану.
«Вода не терпит суеты. Труба, уложенная с запасом на изгиб и с мыслью о будущем обслуживании, служит дольше, чем та, что натянута в струну ради экономии сантиметра под мойкой».
Логика разводки проста: чистая вода — ПНД-труба (не путайте с ПВХ для канализации). Она не боится гидроударов и не окрашивает поток. Используйте только оригинальные цанговые фитинги под эту трубу. Дешевый аналог с люфтом в 0,5 мм даст протечку через месяц, а менять его под мойкой со снятой системой — то еще удовольствие.
Инструментальный шторм: что реально понадобится
Мастера, которые хвастаются установкой «на коленке», лгут или имеют руки-крюки. Качественная сборка требует точного инструмента, иначе вы повредите уплотнительные кольца. Подготовьтесь заранее, чтобы не отвлекаться в процессе, когда система уже на 70% собрана.
Ключевой инструмент — труборез. Ножницы для ПНД-труб обязаны быть острыми. Рез должен быть строго перпендикулярным, без заусенцев. Даже мелкий заусенец при вставке трубы в фитинг срежет внутреннюю прокладку. Зачистите торец ножом. Для резьбовых соединений запаситесь ФУМ-лентой или специальной нитью (герметиком), но не перематывайте «до кучи» — это рвет гайки.

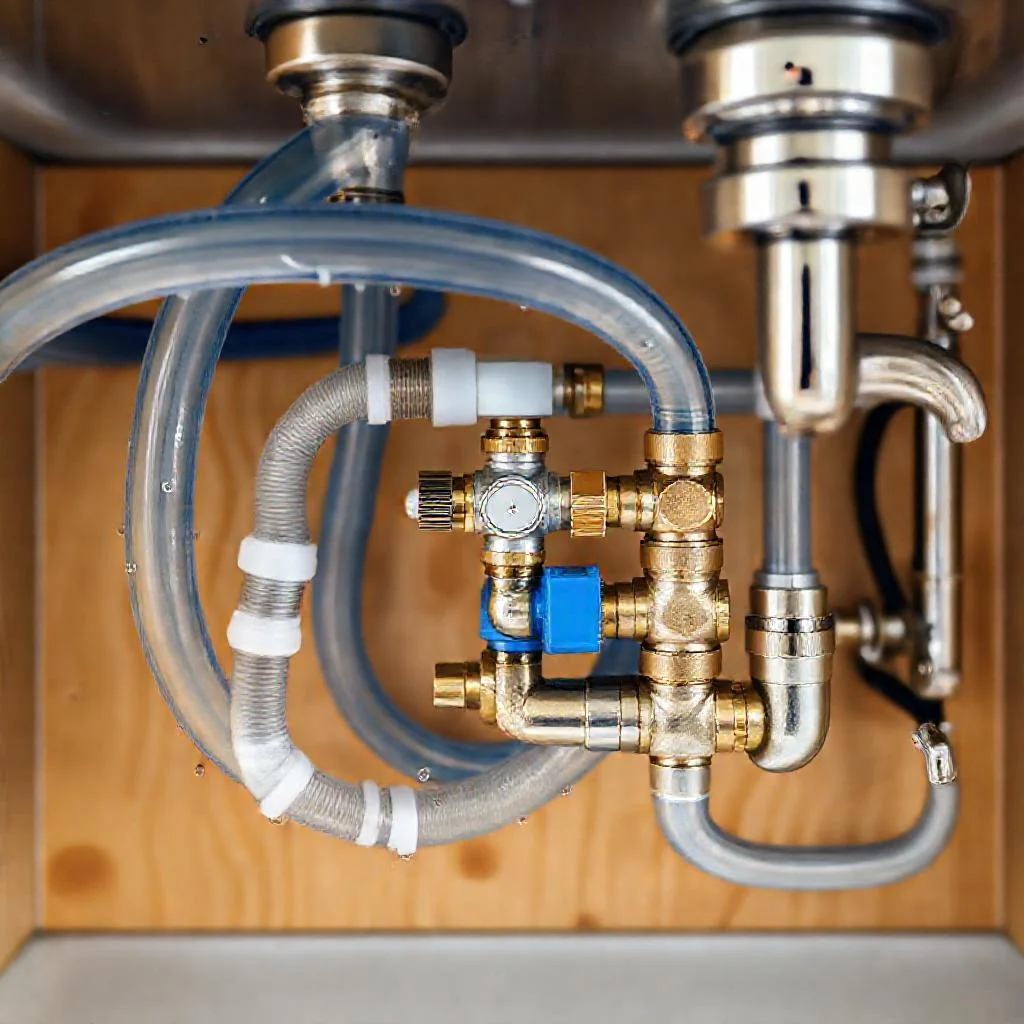

Монтаж под мойкой: эргономика маленького пространства
Стандартная кухонная тумба — это царство бардака. Ваша задача — превратить ее в аккуратный техно-отсек. Разводка труб должна учитывать выдвижные ящики и возможную установку диспоузера. Если мусорный измельчитель уже стоит, подводка к осмосу делается только через гибкий шланг высокого качества, чтобы вибрации не расшатали резьбу.
Крепите корпус фильтра на боковую стенку шкафа или на специальную пластину. Трубы не должны лежать на дне тумбы вперемешку с моющими средствами — это риск перекусывания и химического воздействия. Используйте клипсы для фиксации, чтобы магистраль визуально читалась. Оставьте «петлю» на каждой линии — запас длины в 15-20 см. Это позволит вытащить систему для замены картриджей, не отсоединяя полностью все шланги.
Финальная проверка и пусконаладка: тест на прочность
Собрали — не спешите открывать кран на всю силу. Перекрывайте подачу плавно. Первое включение — это всегда стресс-тест. Проверяйте каждое соединение на ощупь и на вид: бумажная салфетка под фитингом мгновенно покажет малейшую влагу. Особое внимание уделите дренажному соединению с сифоном — это самое уязвимое место для запахов, поэтому нужен обратный клапан или воздушный зазор.
Промойте систему, слейте первую порцию воды (в случае нового фильтра — первые 5-10 литров). Проверьте давление в баке (должно быть около 0,4-0,6 атмосфер при пустом баке). Отрегулируйте кран, чтобы он не болтался, а его шланг не пережимался. Только после того, как система проработает сутки без протечек, можно закрыть доступ и заклеить корпус тумбы.
Ключевые параметры разводки системы обратного осмоса
| Линия магистрали | Назначение | Рекомендуемый тип трубы | Диаметр трубы | Критические требования |
|---|---|---|---|---|
| Линия подачи | От врезки до входа в первый предфильтр | ПНД (полиэтилен низкого давления), PEX | 1/4 дюйма (или 3/8 для производительных систем) | Максимальное давление в системе; точка врезки — до счетчика и фильтров грубой очистки |
| Линия от мембраны к баку | Транспортировка чистой воды в накопительную емкость | ПНД (полиэтилен высокой плотности), PEX | 1/4 дюйма | Материал не должен вступать в реакцию с водой |
| Дренажная линия | Отвод концентрата (отсечка) в канализацию | Тонкая трубка (полиэтилен) | 1/4 дюйма | Обязателен воздушный зазор (капельный вывод); защита от запахов — обратный клапан |
| Линия к крану | От бака или постреминерализатора к смесителю | ПНД, PEX | 1/4 дюйма (3/8 — при удаленном кране для снижения потерь) | Шланг крана не должен пережиматься |
| Линия рециркуляции (опция) | Возврат концентрата в магистраль (для систем с помпой) | ПНД, PEX | Уточняется расчетом | Требует точного гидравлического расчета, чтобы не повредить мембрану |
Инструменты и правила монтажа: контрольные точки
| Параметр | Норматив / Рекомендация | Ошибки, ведущие к протечкам |
|---|---|---|
| Труборез (ножницы для ПНД) | Только острый инструмент; рез строго перпендикулярный | Заусенцы срезают внутреннюю прокладку фитинга при вставке |
| Соединения | Пайка полипропиленом или обжимные фитинги (Джон Гест) | Резьбовые муфты подтекают при вибрации от помпы |
| Уплотнители резьбы | ФУМ-лента или нить-герметик, умеренное количество | Чрезмерная намотка рвет гайки |
| Запас длины трубы | Петля 15–20 см на каждой линии | Невозможность вытащить систему для замены картриджей без отсоединения шлангов |
| Фиксация магистрали | Клипсы для труб; крепление на боковую стенку шкафа | Трубы на дне тумбы — риск перекусывания и химического воздействия |
| Давление в накопительном баке | 0,4–0,6 атмосфер при пустом баке | Неверное давление — неправильная работа системы |
| Первый запуск | Плавное открытие крана; проверка салфеткой каждого соединения | Резкое открытие — гидроудар; проверка на ощупь пропускает микропротечки |
Частые вопросы по разводке труб для обратного осмоса
Какие трубы использовать для разводки системы обратного осмоса?
Для чистой воды используйте только трубы из полиэтилена высокой плотности (ПНД/PEX), не путайте их с ПВХ-трубами для канализации. Для линии подачи и дренажа подойдет стандартный диаметр 1/4 дюйма, но если система производительная или расстояние до крана большое, для линии чистой воды стоит выбрать 3/8 дюйма, чтобы снизить потери давления.
Как правильно врезаться в водопровод для подключения осмоса?
Точка врезки должна располагаться до счетчика и фильтров грубой очистки (если они не входят в вашу осмотическую систему). Используйте тройник с краном или саморезный фитинг. Старайтесь минимизировать количество соединений: пайка полипропиленом или обжимные фитинги (например, John Guest) надежнее резьбовых муфт, которые могут подтекать от вибрации.
Какой запас длины труб оставлять при монтаже под мойкой?
Оставляйте «петлю» на каждой линии — запас длины в 15-20 см. Это позволит вытащить систему для замены картриджей, не отсоединяя полностью все шланги. Крепите трубы клипсами к стенкам тумбы, не допускайте, чтобы они лежали на дне вперемешку с моющими средствами.
Как избежать протечек в местах соединений труб?
Главное правило — используйте оригинальные цанговые фитинги под вашу трубу, дешевые аналоги с люфтом дадут течь через месяц. При резке трубы применяйте острый труборез, рез должен быть строго перпендикулярным, без заусенцев — даже мелкий заусенец срежет внутреннюю прокладку при вставке. Для резьбовых соединений используйте ФУМ-ленту или нить-герметик, но не перематывайте чрезмерно.
Как правильно организовать дренажную линию и слив концентрата?
Дренажная линия (отсечка концентрата) должна сливаться в сифон или специальный отвод с обязательным воздушным зазором (капельный вывод). Это самое уязвимое место для запахов, поэтому установите обратный клапан или обеспечьте воздушный зазор. Никогда не подключайте дренаж напрямую в сифон без зазора — это приведет к засасыванию сточных вод в систему.
