Анатомия гула: как отличить усталость крестовины от других болезней трансмиссии
Крестовина карданного вала — это не просто шарнир, а самый нагруженный элемент трансмиссии, принимающий на себя крутящий момент под изменяющимся углом. Когда игольчатые подшипники внутри нее начинают деградировать, первым сигналом становится не стук, а тонкий, нарастающий гул на скорости 70-90 км/ч, который часто путают с шумом ступичного подшипника. Разница в том, что звук от крестовины усиливается при сбросе газа или накате, тогда как ступица «воет» постоянно, реагируя на поворот руля.
Диагностика начинается с точного понимания механики: при износе иглы подшипника начинают работать «на ребро», разрушая закаленную поверхность шипа. Это приводит к радиальному люфту, который невозможно заметить без снятия вала, но косвенные признаки проявляются в виде вибрации, передающейся на кузов с характерной частотой. Если вы ощущаете дрожь, которая исчезает при выжиме сцепления или переводе рычага в нейтраль, — с вероятностью 80% виноват именно карданный шарнир, а не балансировка колес.
Стук, щелчки и «мертвая зона»: тактильные признаки необратимого износа
Самый коварный симптом — появление зазора при реверсе направления вращения. Когда вы трогаетесь с места или резко переключаете передачу, слышен глухой металлический щелчок или ощущается удар в кардан. Это означает, что игольчатые тела уже выкрошились, и шип крестовины буквально болтается в посадочном гнезде, как карандаш в стакане. Игнорирование этого этапа приводит к тому, что в один момент вал может сложиться пополам на высокой скорости.
Проверить это можно самостоятельно без ямы: возьмитесь за фланец рукой в районе шарнира и попробуйте провернуть его с усилием в разные стороны. Люфт в 1-2 миллиметра на ощупь — уже приговор узлу. Добавочным маркером служит повышенная температура корпуса крестовины после поездки — если металл горячее 60 градусов, смазка полностью разрушена, и сухое трение ускоряет деградацию в геометрической прогрессии.
- Хруст при трогании с места в пробуксовку — признак выкрашивания твердого слоя шипа.
- Вибрация, пропадающая после 100 км/ч — дисбаланс из-за выработки одной из четырех чашек.
- Маслянистые подтеки на пыльнике — выдавливание смазки через изношенный сальник.
- Нагрев фланца — критический износ игл, требующий немедленной замены.

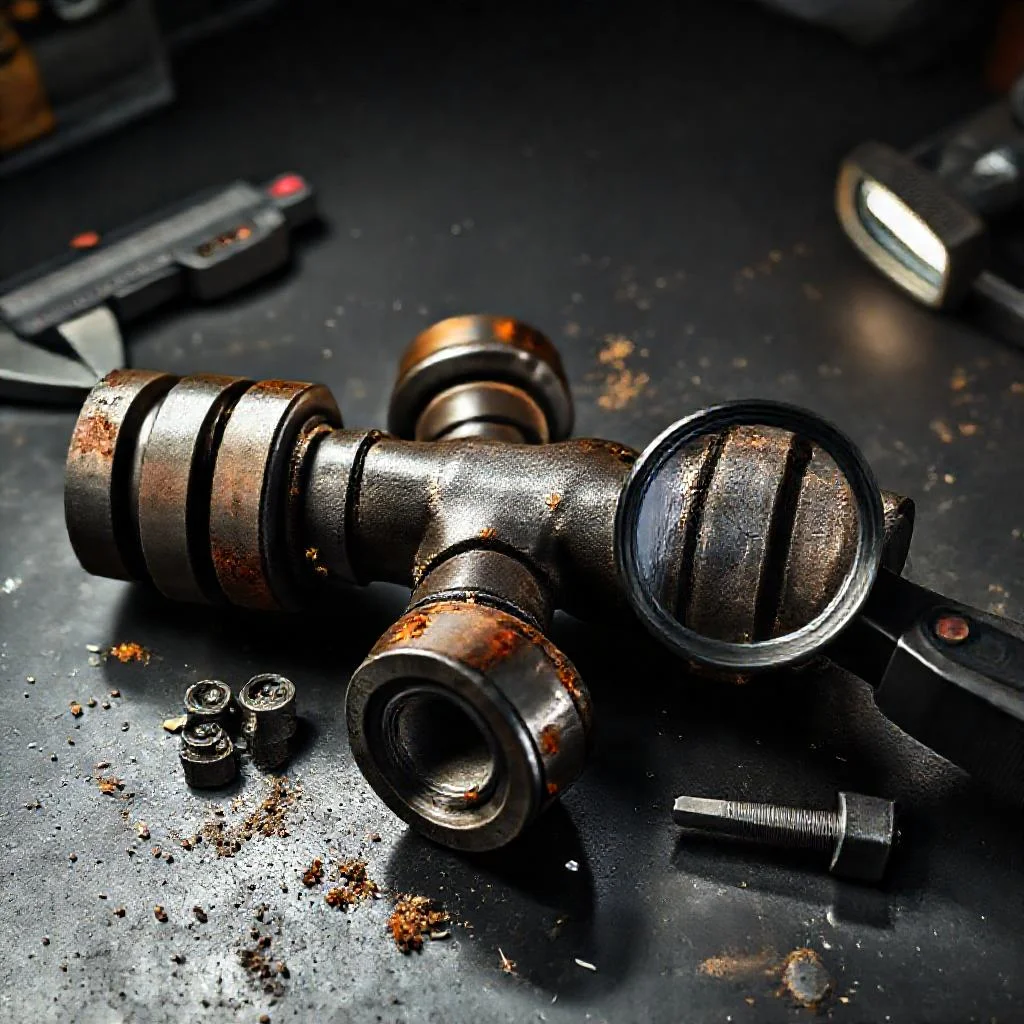

Визуальная инспекция: ржавая пыль и задиры как улики
Сняв карданный вал, осмотрите крестовину в статике. Главный индикатор — цвет смазки: здоровая смазка темно-серая и густая, но если вы увидели рыжевато-бурую жижу с металлической стружкой, значит игольчатые подшипники превратились в абразивную пасту. Проверните крестовину рукой на все четыре стороны: она должна двигаться плавно, с легким сопротивлением, но без «провалов» и закусываний.
Обратите внимание на зеркальность шипов: на исправной детали они имеют зеркальный блеск. Матовость, синеватый оттенок от перегрева или продольные царапины — прямое доказательство того, что иглы перестали вращаться и работали как стамески. При таком износе производить замену только крестовины нецелесообразно — почти всегда страдает эластичная муфта и шлицевое соединение, создавая тандем паразитных вибраций.
«Карданный вал — это позвоночник автомобиля, а крестовина — его межпозвоночный диск. Если диск стерт, любое движение причиняет боль, но увидеть проблему можно только на бездорожье или диагностическом стенде».
Инструментальная диагностика: стенд вибрации и метод «трех точек»
Профессиональный подход требует не только мануальной проверки, но и измерения биения. Установите вал на призмы с индикатором часового типа: допустимое радиальное биение крестовины не должно превышать 0,05 мм. Если стрелка прыгает на 0,1-0,2 мм — это деформация шипа, вызванная ударной нагрузкой, например, попаданием в яму. Такой узел категорически нельзя балансировать — его следует только заменить.
Второй метод — динамический тест на автостенде. На скорости 100 км/ч лазерный датчик фиксирует амплитуду колебаний кардана в вертикальной и горизонтальной плоскостях. Даже незначительный износ одной крестовины создает гармоническую вибрацию с частотой вращения вала. Если вы слышите гул, но не находите люфта, а стенд показывает аномалии — проверьте соосность установки двух крестовин; их углы должны отличаться не более чем на 1 градус.
Скорость разрушения и критический порог: когда менять немедленно
Между первым «звоночком» и полным разрушением крестовины проходит в среднем 5-7 тысяч километров при городской эксплуатации. Но есть ускоряющий фактор — влага и реагенты: попадание воды в пыльник запускает коррозию игл в считанные дни. Поэтому после каждой глубокой лужи или зимней мойки днища стоит проверять смазку через пресс-масленку, если она предусмотрена конструкцией.
Критический порог — появление ощутимого стука при переключении передач в момент старта. На этом этапе каждое вращение вала происходит с эксцентриситетом, что дополнительно убивает подшипник заднего моста и коробки передач. Экономия на замене крестовины (цена вопроса часто не превышает 1500-3000 рублей) оборачивается ремонтом редуктора за 30-50 тысяч. Проводите профилактический осмотр узла каждые 20 тысяч километров, совмещая его с заменой масла в раздатке или мосту.
Диагностическая карта состояния крестовины карданного вала
| Признак износа | Характер проявления | Скорость/условия возникновения | Степень опасности | Метод диагностики | Допустимая норма / Критический порог |
|---|---|---|---|---|---|
| Тонкий нарастающий гул | Звук усиливается при сбросе газа или накате, не реагирует на поворот руля (в отличие от ступичного подшипника) | 70–90 км/ч | Средняя (начальная стадия) | Сравнение с шумом ступицы: выжим сцепления, перевод в нейтраль | — |
| Вибрация на кузов | Дрожь, исчезающая при выжиме сцепления или нейтрали | Любая скорость, частота вращения вала | Высокая (вероятность вины крестовины — 80%) | Оценка характера дрожи, исключение дисбаланса колес | Радиальное биение не более 0,05 мм При 0,1–0,2 мм — деформация шипа |
| Глухой металлический щелчок/удар | Зазор при реверсе направления вращения, удар при трогании или резком переключении передач | Старт, переключение КПП | Критическая (риск складывания вала на скорости) | Ручная проверка: проворачивание фланца с усилием в обе стороны | Люфт 1–2 мм — приговор узлу |
| Повышенный нагрев корпуса | Металл горячее 60°C после поездки, нагрев фланца | После движения | Критическая (сухое трение, разрушение игл) | Тактильная проверка температуры корпуса | >60°C — смазка разрушена, немедленная замена |
| Хруст при трогании в пробуксовку | Хруст при старте с пробуксовкой | Трогание на скользком покрытии | Высокая (выкрашивание твердого слоя шипа) | Слуховая диагностика | — |
| Вибрация, пропадающая после 100 км/ч | Дисбаланс из-за выработки одной из чашек | До 100 км/ч | Средняя | Динамический тест | — |
| Маслянистые подтеки на пыльнике | Выдавливание смазки через изношенный сальник | Постоянно | Средняя (предвестник коррозии) | Визуальный осмотр | — |
| Рыжевато-бурая смазка с металлической стружкой | Игольчатые подшипники превратились в абразивную пасту | При снятии вала | Критическая | Визуальная инспекция цвета и консистенции смазки | Здоровая смазка — темно-серая, густая |
| Матовость, синеватый оттенок или царапины на шипах | Иглы перестали вращаться, работали как стамески | При осмотре снятой крестовины | Критическая (требует замены всего узла) | Осмотр зеркальности шипов | Исправная деталь — зеркальный блеск |
| Прыжки стрелки индикатора при замере биения | Деформация шипа от ударной нагрузки (яма, удар) | На призмах с индикатором часового типа | Необратимая (только замена, балансировка запрещена) | Инструментальная: индикатор часового типа | 0,1–0,2 мм — деформация |
| Гармоническая вибрация на стенде | Амплитуда колебаний с частотой вращения вала при отсутствии люфта | На автостенде, скорость 100 км/ч | Средняя (проверить соосность установки) | Лазерный датчик, вертикальная и горизонтальная плоскости | Углы установки двух крестовин — не более 1 градуса разницы |
| Стук при переключении передач на старте | Ощутимый удар, эксцентриситет вращения | Момент старта | Критическая (убивает подшипники моста и КПП) | Тактильная и слуховая диагностика | Срок до полного разрушения — 5–7 тыс. км; критический порог — немедленная замена |
Частые вопросы о признаках износа крестовины и диагностике
Как отличить гул изношенной крестовины от шума ступичного подшипника?
Гул от крестовины обычно усиливается на скорости 70–90 км/ч и становится более заметным при сбросе газа или накате. Звук ступичного подшипника, как правило, постоянный и меняется при повороте руля, тогда как гул крестовины не зависит от угла поворота колес.
Какие тактильные признаки указывают на износ крестовины?
Основной признак — ощутимый люфт (1–2 мм на ощупь) при попытке провернуть фланец в районе шарнира с усилием в разные стороны. Также характерны глухие металлические щелчки или удары при трогании с места и резком переключении передач, а также повышенный нагрев корпуса крестовины (более 60°С после поездки).
На что обратить внимание при визуальной инспекции снятого вала?
Главные маркеры износа — цвет смазки (рыжевато-бурая жижа с металлической стружкой вместо густой темно-серой) и состояние шипов: они должны быть зеркально блестящими. Матовость, синеватый оттенок или продольные царапины на шипе указывают на разрушение игольчатых подшипников.
Какой метод инструментальной диагностики считаеться самым точным?
Самым надежным считается измерение радиального биения с помощью индикатора часового типа на призмах — допустимое значение не более 0,05 мм. Также эффективен динамический тест на автостенде с лазерными датчиками, который выявляет аномальные гармонические вибрации даже при отсутствии ощутимого люфта.
Через сколько километров происходит полное разрушение крестовины?
При городской эксплуатации между появлением первого гула и полным выходом узла из строя проходит в среднем 5–7 тысяч километров. Однако попадание воды и реагентов может ускорить коррозию игл в считанные дни, а появление ощутимого стука при старте — критический сигнал, требующий немедленной замены.
