Почему болт рычага подвески ломается и что это меняет

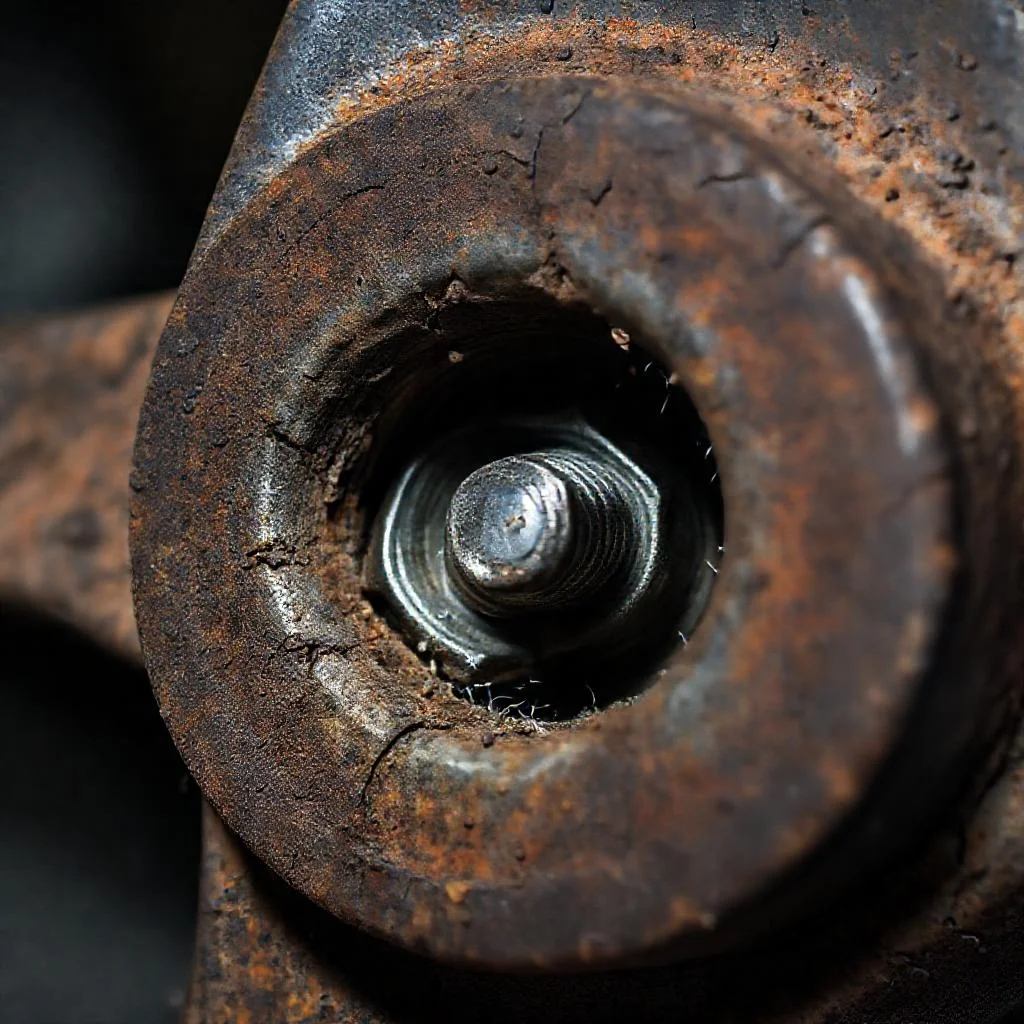

Сломанный болт в проушине рычага — это не просто «заклинившая резьба», а результат усталостного разрушения металла или электрохимической коррозии. Чаще всего это происходит из-за превышения момента затяжки, естественного износа резьбовой пары, а также попадания влаги в зону соединения стального пальца и алюминиевого кулака. В отличие от простого сорванного «уха», здесь у вас нет выступающей части — только торец шпильки, заподлицо с деталью, что превращает ремонт из задачи с ключом в работу с точным инструментом.
Главный нюанс, который меняет всю стратегию — это доступность рабочей зоны. Если вы демонтировали рычаг и можете положить его на верстак, у вас есть десятки способов. Но если болт обломлен прямо на автомобиле, а вокруг — пыльник ШРУСа, тормозной диск и балка, то каждый оборот сверла будет происходить в стесненных условиях. Именно от условия «снять или не снять» зависит выбор инструмента и тактика высверливания, которую мы разберем ниже.
Сверлим по центру: технология и жесткость оснастки
Первая ошибка новичка — взять слишком тонкое сверло и повредить резьбу в гнезде. Работайте по принципу постепенного увеличения диаметра: начинайте с центровочного сверла 2-3 мм, затем расширяйте отверстие до диаметра внутренней полости болта. Критически важно использовать сверла из быстрорежущей стали (HSS) с добавлением кобальта (HSS-Co), так как обычная сталь «слижет» режущую кромку за минуту работы по каленой шпильке. Обязательно применяйте смазочно-охлаждающую жидкость — простой WD-40 не подходит, нужна паста или масло для сверления металла.
Чтобы сверло не уводило в сторону, сделайте предварительное углубление керном с острым углом заточки. Идеальный сценарий — использовать сверлильный станок или жесткий магнитный сверлильный агрегат, так как ручная дрель дает биение. Если работаете ручным инструментом, зафиксируйте локоть на опоре (упритесь в крыло или двигатель) и ведите сверло строго вертикально. Помните: ваша цель — не просверлить болт насквозь, а ослабить его стенки до состояния тонкого конуса, чтобы затем выбить остатки.
Методы извлечения остатков: экстрактор против левого сверла
Когда отверстие готово, у вас два пути. Первый — использовать специальный экстрактор (метчик-винторез) с обратной конусностью. Вы вкручиваете его в высверленное отверстие, и он врезается в металл, выворачивая обломок. Рекомендую выбирать комплекты с квадратным хвостовиком под вороток, но только если вы уверены, что болт не «прикипел» намертво. Второй способ — использовать сверло с левой спиралью (левое вращение): на сверлильном станке включите реверс, и при достижении нужной глубины обломок начнет выкручиваться сам, повторяя направление резьбы.
Если у вас алюминиевый рычаг, а болт стальной, применяйте хитрость с нагревом. Нагрейте зону вокруг отверстия техническим феном до 150-200°C — алюминий расширяется сильнее стали, ослабляя посадку. Однако после нагрева нельзя сразу лить охлаждающую эмульсию, дайте детали остыть естественно. В случае с чугуном или сталью нагрев бесполезен, там работает только точная механика и аккуратность.
Что делать, если сверло сломалось внутри болта
Это наихудший сценарий, но он случается у 30% кто сверлит без станка. Твердое кобальтовое сверло падает в отверстие и заклинивает остаток. Никогда не пытайтесь выбить его зубилом — вы загоните обломок глубже в тело рычага. Используйте электроэрозионный метод недоступный в гараже, либо применяйте хитрость с трубкой и клеем: вставьте полую трубку, залейте в полость цианакрилатный клей, подождите схватывания и выкручивайте вместе с обломком сверла и болта.
Если клей не помогает, придется рассверливать обломок сверлом меньшего диаметра с алмазным покрытием, но это крайне пыльная и долгая операция. Профессионалы в автосервисах часто прибегают к «варить гайку» — приваривают новую гайку к остатку болта через отверстие в технологической шайбе. Это требует сварочного аппарата и кислородной среды, но зачастую проще заменить рычаг целиком, если цена вопроса невысока, а время ремонта ограничено.
«Хороший слесарь отличается не силой, а умением вовремя остановиться. Если процесс высверливания идет дольше 20 минут — значит, вы выбрали неверную стратегию, а не инструмент. Лучше остановится и пересмотреть тактику, чем превратить рычаг в металлическую пыль».
Финальные работы: чистка резьбы и установка нового крепежа
После успешного извлечения обломка, обязательно прогоните резьбу в отверстии метчиком нужного шага. В большинстве легковых автомобилей это шаг 1.5 мм для М10 или М12, но уточните по VIN-коду. Используйте метчик с заборным конусом и смазку, проворачивайте его на пол-оборота вперед и на четверть назад, чтобы стружка выходила наружу. Если резьба повреждена, используйте ремонтную вставку (нитиоль) — она восстановит геометрию и обеспечит надежную посадку нового болта класса прочности 10.9 или 12.9.
Перед сборкой очистите отверстие от стружки сжатым воздухом, промойте аэрозольным очистителем карбюратора и смажьте резьбу консистентной смазкой на основе меди или молибдена. Затягивайте новый болт динамометрическим ключом строго по мануалу, обычно это 80-100 Н*м для рычагов подвески, но проверьте значения — они критичны для безопасности. Не забудьте обновить разметку положения эксцентриковых шайб, если вы их сбивали при разборке.
- Используйте центровочное сверло для разметки — это исключит увод в сторону на первом этапе.
- Для удаления ржавых остатков применяйте проникающую смазку за 3-4 часа до работы, а не WD-40 за 5 минут.
- Магнитный извлекатель стружки с телескопической ручкой значительно ускорит процесс вычистки отверстия.
- Храните экстракторы в отдельном кейсе — они хрупкие и легко ломаются при падении.
После установки нового крепежа, проверьте люфт сайлентблоков и шаровой опоры — высверливание не должно нарушить их ресурс, но осмотр займет пять минут. Прокатитесь на скорости до 60 км/ч и прислушайтесь к стукам. Если все сделано правильно, рычаг будет работать тихо и не потребует повторной диагностики минимум до следующего сезона.
Сравнительная таблица методов извлечения сломанного болта рычага подвески
| Параметр / Метод | Центровочное сверло → Экстрактор | Левое сверло (реверс) | Нагрев + механическое извлечение | Приварка гайки |
|---|---|---|---|---|
| Рекомендуемый инструмент | Центровочное сверло 2–3 мм, сверла HSS-Co, экстрактор с квадратным хвостовиком | Сверло с левой спиралью, сверлильный станок или дрель с реверсом | Технический фен (150–200°C), экстрактор или левое сверло | Сварочный аппарат, газовая среда, новая гайка |
| Условия применения | Болт не «прикипел» намертво, есть доступ к торцу | Обломок заподлицо, возможность включить реверс на станке | Только алюминиевый рычаг + стальной болт (разница расширения) | Остаток болта доступен, есть сварочное оборудование и кислородная среда |
| Смазка / охлаждение | Паста или масло для сверления металла (не WD-40) | СОЖ, масло для сверления | Не лить охлаждающую эмульсию после нагрева — дать остыть естественно | Не требуется |
| Точность / риск увода | Низкий риск при кернении и вертикальной подаче | Средний — требуется жесткая фиксация инструмента | Средний — нагрев может деформировать соседние зоны | Высокий риск термического повреждения рычага |
| Время операции | До 20 минут при правильной тактике | 10–15 минут при использовании станка | 15–25 минут с учетом остывания | 5–10 минут при наличии сварки |
| Риск поломки инструмента | Средний — экстрактор хрупкий | Низкий, если сверло новое и с кобальтом | Средний — перегрев снижает прочность сверла | Нулевой для сверла, но высокий для рычага |
| Целевой материал рычага | Сталь, чугун, алюминий (без нагрева) | Сталь, чугун, алюминий | Только алюминий (стальной болт) | Сталь, чугун (алюминий — риск прожога) |
| Что делать при заклинивании сверла | Не выбивать зубилом, использовать трубку + цианакрилатный клей | Рассверлить обломок сверлом с алмазным покрытием | Остановиться, дать детали остыть, повторить попытку | Прекратить сварку, заменить рычаг |
| Финальная обработка резьбы | Метчик нужного шага (М10 или М12, шаг 1.5 мм), проворачивание на пол-оборота вперед и четверть назад; при повреждении — ремонтная вставка (нитиоль) | |||
| Момент затяжки нового болта | 80–100 Н*м для рычагов подвески, класс прочности 10.9 или 12.9, смазка на основе меди или молибдена | |||
Частые вопросы по высверливанию сломанного болта крепления рычага подвески
Как правильно высверлить сломанный болт и не повредить резьбу в отверстии?
Начинайте с центровочного сверла диаметром 2-3 мм, затем постепенно увеличивайте диаметр до внутренней полости болта. Используйте сверла из быстрорежущей стали с кобальтом (HSS-Co) и обязательно применяйте смазочно-охлаждающую жидкость. Сделайте предварительное углубление керном и работайте на сверлильном станке или жестком магнитном агрегате, чтобы избежать биения и увода сверла в сторону.
Какой метод извлечения остатков болта эффективнее: экстрактор или левое сверло?
Если болт не «прикипел» намертво, используйте экстрактор с обратной конусностью — вкрутите его в высверленное отверстие и выверните обломок. Если есть сверлильный станок, примените левое сверло при реверсе — на нужной глубине обломок выкрутится сам по направлению резьбы. Для алюминиевого рычага сначала нагрейте зону вокруг отверстия до 150-200°C, чтобы ослабить посадку стального болта.
Что делать, если сверло сломалось внутри болта?
Не пытайтесь выбить обломок зубилом — загоните его глубже. Попробуйте метод с трубкой и цианакрилатным клеем: вставьте полую трубку, залейте клей, дождитесь схватывания и выкручивайте вместе с обломками. Если не помогает, рассверлите обломок алмазным сверлом меньшего диаметра, но это долгая операция. В крайнем случае можно приварить гайку, но часто проще заменить рычаг целиком.
Как восстановить резьбу после высверливания и затянуть новый болт?
Прогоните резьбу метчиком нужного шага (обычно 1.5 мм для М10 или М12), проворачивая его на пол-оборота вперед и на четверть назад со смазкой. Если резьба повреждена, установите ремонтную вставку. Очистите отверстие сжатым воздухом, промойте очистителем карбюратора и смажьте новую резьбу медной или молибденовой смазкой. Затягивайте новый болт динамометрическим ключом строго по мануалу — обычно 80-100 Н*м.
Почему болт ломается и можно ли избежать этого при повторной установке?
Поломка возникает из-за усталостного разрушения металла, превышения момента затяжки или коррозии при попадании влаги. Для профилактики используйте новые болты класса прочности 10.9 или 12.9, смазывайте резьбу консистентной смазкой перед затяжкой, соблюдайте точный момент затяжки и обновляйте разметку эксцентриковых шайб. Проверяйте люфт сайлентблоков и шаровой опоры после установки.
