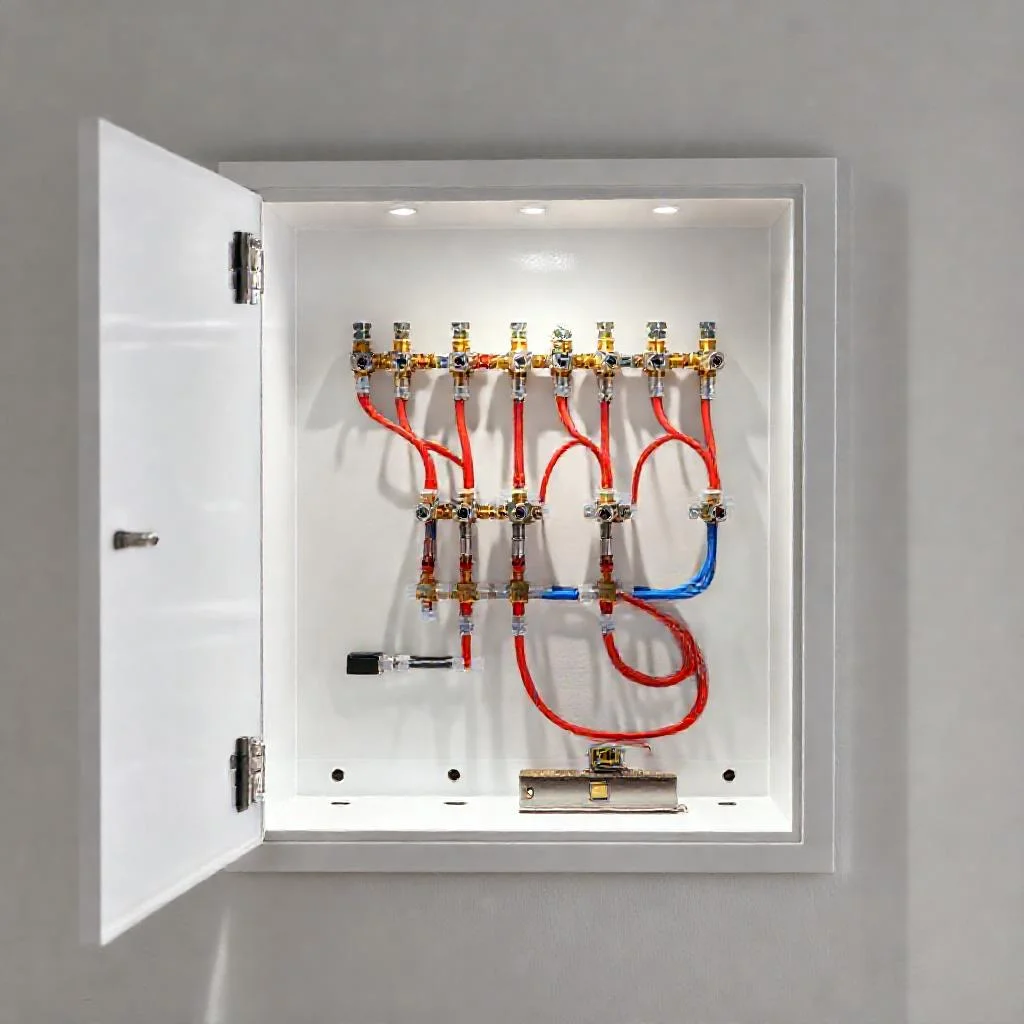

Скрытый коллекторный шкаф: инженерная эстетика без компромиссов
Коллекторный узел — это сердце современной системы водоснабжения, но его техническая начинка редко вписывается в дизайн интерьера. Спрятать разводку труб за гипсокартоном просто, но доступ к вентилям и счетчикам должен оставаться мгновенным. Задача усложняется, когда речь идет о монтаже в уже готовой квартире, где каждый сантиметр площади на счету, а перепланировка требует согласований.
Решение — встроенный (скрытый) шкаф, который становится частью стены или ниши. Такая конструкция не только маскирует инженерные коммуникации, но и позволяет организовать ревизионные люки, сохраняя целостность отделки. Главное — правильно рассчитать глубину и учесть радиусы изгиба труб, иначе двери просто не закроются.
Проектирование ниши: расчет габаритов и допусков
Первый шаг — определить фактические размеры коллектора с учетом всех фитингов, кранов и термометров. Не надейтесь на «типовые» схемы: у каждого производителя свои габариты гребенок. Замерьте узел в сборе с максимальным количеством отводов, которые планируете использовать. Добавьте к каждому размеру минимум 10-15 см запаса — эти миллиметры спасут при монтаже и обслуживании.
Глубина шкафа рассчитывается по формуле: расстояние от стены до самого выступающего элемента (обычно это кран Маевского или запорный вентиль) плюс толщина дверцы и зазор на прокладку труб. Если вы планируете ставить насос или гидрострелку, глубину придется увеличить вдвое. Не забудьте про технологический люк: его размер должен позволять руке свободно дотянуться до любого вентиля.
- Используйте выдвижные рамные конструкции с доводчиками для удобства доступа к задним рядам фитингов.
- При обшивке гипсокартоном используйте усиленные профили — вес металлического коллектора с водой может достигать 20-30 кг.
- Заранее выведите освещение в нишу: диодная лента или точечный светильник на герметичном корпусе.
- Обработайте стенки ниши влагостойкой грунтовкой и фанерой — конденсат на трубах неизбежен.
Монтаж скрытой системы: от разметки до установки дверцы
Когда ниша готова, начните с черновой разводки. Важно, чтобы трубы входили в шкаф под прямым углом или с допустимым радиусом изгиба (для сшитого полиэтилена это правило критично). Фиксируйте коллектор на монтажной плите или регулируемых кронштейнах. Жесткая фиксация обязательна: любой люфт при открытии крана приведет к микротрещинам в соединениях.
Финальный этап — дверца. Избегайте глухих панелей: используйте ревизионный люк с системой «невидимка» под покраску или установите распашную створку на скрытых петлях. Если плитка — выбирайте специальные люки с магнитными защелками, которые выдерживают вес облицовки. Проверьте, чтобы стыки были герметичны, но не заблокировали вентиляцию — внутри шкафа должно оставаться 2-3 см свободного пространства для циркуляции воздуха.
«Скрытый шкаф — это не просто ящик для труб, а грамотно спроектированный узел доступа. Если инженер не предусмотрел место для обслуживания, он создал проблему на десятилетия. Правильная ниша экономит часы работы сантехника и нервы владельца».
Вентиляция и защита от протечек: что нельзя игнорировать
Замурованная влажность — главный враг металлических соединений. Даже при идеальной пароизоляции на холодных трубах выпадает конденсат. Поэтому в верхней и нижней части шкафа обязательно просверлите вентиляционные отверстия, прикрыв их декоративными решетками. Если стена капитальная, выведите вентиляционный канал в общий стояк — это снизит влажность в 3 раза.
Технологический прогресс предлагает установить датчик протечки внутри ниши. Небольшой контроллер с клапаном перекроет воду автоматически, а сигнал придет на смартфон. Стоит это недорого, но спасает от затопления соседей. Дополнительно установите поддон из нержавейки с дренажом в канализацию — это переведет возможную аварию из разряда «катастрофа» в разряд «неприятность».
Дизайнерские приемы маскировки: от «невидимки» до панели-картины
Люк с фрезерованным пазом под плитку — классика, но у нее есть минус: швы плитки на дверце нужно идеально совмещать с основным полотном. Альтернатива — фасад из влагостойкого МДФ, окрашенный в цвет стен. Такой вариант позволяет сэкономить и выглядит не хуже. Для стиля лофт используйте металлический короб с порошковой покраской — это придаст интерьеру индустриальный шик.
Не бойтесь сделать шкаф функциональным: встройте в него полки для хранения бытовой химии или повесьте крючки для тряпок. Так вы не просто спрячете коммуникации, а превратите технический узел в полезный элемент гардеробной. Главное — не перегружайте дверцу, чтобы петли не деформировались от веса навесных предметов.
Сравнительный анализ решений для скрытого коллекторного шкафа
| Параметр | Классический люк под плитку («невидимка») | Фасад из влагостойкого МДФ | Металлический короб (лофт) |
|---|---|---|---|
| Глубина ниши (расчет) | Расстояние от стены до выступающего элемента (кран Маевского/вентиль) + толщина дверцы + зазор на прокладку труб + 10–15 см запаса | Аналогично классическому варианту: глубина = выступ + толщина панели + зазор + 10–15 см | Увеличить глубину вдвое при установке насоса или гидрострелки |
| Вес конструкции | Выдерживает вес плитки (требуются усиленные профили при обшивке гипсокартоном) | Легкий, не перегружает петли | Высокий (металл), требует жесткой фиксации коллектора |
| Вентиляция | Отверстия сверху и снизу + декоративные решетки; при капитальной стене — канал в общий стояк | Аналогично: обязательны вентзазоры 2–3 см для циркуляции воздуха | Металлический короб с порошковой покраской — дополнительных решеток не требуется, но вентиляция обязательна |
| Защита от протечек | Датчик протечки + поддон из нержавейки с дренажом в канализацию | Датчик протечки + поддон из нержавейки | Датчик протечки + дренажный поддон (обязательно при металлическом коробе) |
| Доступ к обслуживанию | Ревизионный люк с системой «невидимка», магнитные защелки; размер люка — рука свободно достает любой вентиль | Распашная створка на скрытых петлях | Распашная створка на скрытых петлях, часто с доводчиками |
| Дополнительный функционал | Нет (только маскировка) | Полки для бытовой химии, крючки для тряпок | Полки, крючки, индустриальный дизайн |
| Стоимость и сложность монтажа | Высокая (точная подгонка плиточных швов) | Средняя (проще, быстрее, дешевле) | Средняя (требует сварочных работ или точного раскроя металла) |
| Риски и особенности | Микротрещины при люфте коллектора; сложность совмещения швов | Деформация петель при перегрузке дверцы | Конденсат на металле — обязательная антикоррозийная обработка |
Скрытый коллекторный шкаф: ключевые вопросы монтажа и маскировки
Как правильно рассчитать глубину и габариты скрытого коллекторного шкафа?
Глубина рассчитывается по формуле: расстояние от стены до самого выступающего элемента (кран, вентиль) плюс толщина дверцы и запас 10-15 см на монтаж и обслуживание. При установке насоса или гидрострелки глубину увеличивают вдвое. Размер ревизионного люка должен обеспечивать свободный доступ рукой к каждому вентилю.
Какие требования к монтажу коллектора внутри скрытой ниши?
Коллектор фиксируется жестко на монтажной плите или регулируемых кронштейнах — люфт недопустим. Для гипсокартонной обшивки используются усиленные профили, так как вес металлического узла с водой достигает 20-30 кг. Трубы должны входить в шкаф под прямым углом или с допустимым радиусом изгиба (особенно для сшитого полиэтилена).
Как организовать вентиляцию и защиту от конденсата внутри шкафа?
Обязательно сверлятся вентиляционные отверстия в верхней и нижней части шкафа, прикрытые декоративными решетками. Если стена капитальная, выводится вентиляционный канал в общий стояк — это снижает влажность в 3 раза. Стенки ниши обрабатываются влагостойкой грунтовкой и обшиваются фанерой для защиты от конденсата.
Какие варианты маскировки дверцы шкафа существуют?
Популярные решения: ревизионный люк «невидимка» под покраску с фрезерованным пазом под плитку; фасад из влагостойкого МДФ в цвет стен; металлический короб с порошковой покраской для стиля лофт. Для плитки используются специальные люки с магнитными защелками, выдерживающие вес облицовки.
Как защитить скрытый шкаф от протечек?
Внутри ниши устанавливается датчик протечки с автоматическим клапаном перекрытия воды — сигнал приходит на смартфон. Дополнительно монтируется поддон из нержавейки с дренажом в канализацию, что превращает аварию из «катастрофы» в «неприятность». Внутри шкафа оставляется 2-3 см свободного пространства для циркуляции воздуха.
